Задняя подвеска
Первое, с чего нужно начать, это полная разборка мотоцикла. На начальном этапе нам понадобится только рама, без амортизаторов и руля. Как только Урал был разобран, необходимо определиться с типом подвески и найти соответствующие чертежи квадроцикла из Урала. В качестве подвески для квадроцикла можно использовать один из перечисленных вариантов:
- Жесткая подвеска, не имеющая амортизаторов
- Подвеска на амортизаторах с пружинами
- Подвеска на рессорах
Жесткая подвеска
Данный тип является наиболее простым в исполнении, так как не придется ставить дополнительные элементы подвески. Для изготовления жесткой подвески, не имеющей амортизаторов, нам необходимо удлинить раму. Для этого, при помощи болгарки отрезается задняя часть рамы, в том числе и маятниковая вилка, а затем к оставшейся части привариваются толстостенные трубки, диаметр которых должен составлять примерно ¾ дюйма. Остается лишь приварить мост, для чего желательно использовать укосины и косынки
Использование данных запчастей в конструкции квадроцикла, повышается надежность подвески, что крайне важно
На данном этапе работ стоит отметить, что на выходе с коробки передач мотоцикла Урал, получается обратное направление вращения, а, следовательно, перед установкой автомобильный мост нужно перевернуть. В противном случае, получится квадроцикл, который ездит не вперед, а назад.
Подвеска с амортизаторами
Такая подвеска более практична и комфортна, так как такие квадроциклы вряд ли будут использоваться для езды по ровным дорогам. Чтобы установить на будущий квадроцикл подвеску с амортизаторами, заднюю часть резать не придется. Также на месте остаются задний маятник и сайлент блоки. Процесс сборки начинается с приваривания моста к вилке. При этом, нужно обязательно с помощью широких косынок укрепить шов, который в противном случае, при эксплуатации просто вырвет.
В отличие от жесткой подвески, подвеска с амортизаторами требует применение полуоси от автомобиля, например, от ВАЗ 2108 или Оки. Карданный вал будет здесь не уместен только потому, что его крестовины технически не смогут передать крутящий момент под большим углом. Что касается пружин, то в большинстве чертежей квадроцикла из Урала, они остаются на прежнем месте.
Подвеска на рессорах
Такой тип подвески на самодельных квадроциклах встречается редко, и уместен лишь в том случае, если на квадроцикле планируется перевозить что-то тяжелое, а вдобавок ко всему будет использоваться кузов.
В первую очередь варится рама кузова. В связи с тем, что на нее пойдет большая нагрузка, рама должна быть сварена из толстостенных квадратных труб. Отлично подойдет сечение 70×40. По ширине рама должна соответствовать размерам моста, а по длине быть не короче рессоры. После того, как получился готовый кузов, остается приварить его к раме квадроцикла. Для этого нужно использовать укосины, тем самым обеспечивая высокую жесткость конструкции.
Вполне логично, что база квадроцикла с подвеской на рессорах будет гораздо больше, чем вышеперечисленные варианты, ввиду того, что задний мост расположен дальше. Однако это дает некое преимущество – можно использовать карданный вал от автомобиля, но он должен быть укороченным. Затем остается подсоединить один конец кардана к коробке передач, при помощи резиновой муфты, а другой – к мосту, через крестовину шарнира.
Квадроциклы, сконструированные на базе мотоцикла «Урал»
На данный момент еще несколько десятилетий назад популярные в России отечественные «Уралы» сменены куда более юркими и экономными зарубежными моделями. В связи с этим у многих в гаражах еще недавний лучший «друг» стоит без дела и гниет. Но ни один русский человек не способен допустить того, чтобы добро пропадало зря.Поэтому «Уралы» все чаще используются для создания сравнительно нового для русского человека вида транспорта. Мотоцикл этот единогласно признан народными умельцами оптимальной основой для создания квадроцикла. Самодельные квадроциклы из него получаются на порядок более экономичными и обладают большей тягловой силой, чем их фабричные аналоги.
Создание квадроцикла на базе «Урала» состоит из двух этапов: конструирование задней части и передней. Использование редуктора «Урала» при создании задней части квадроцикла обеспечит конструкции не только прочность, легкость, но и простоту. Готовое средство в итоге и не будет оборудовано дифференциалом, чем, в сущности, можно и пожертвовать во имя сокращения временных затрат на его создание. Что касается конструирования передней части будущего транспортного средства, то оно займет куда больше сил и времени, чем предыдущий этап. Большая часть работы заключается в доведении до ума передних рычагов квадроцикла. Связано это с тем, что они должны быть менее жесткими, чем у автомобиля, но мощнее мотоциклетных.
Как превратить культиватор в квадрик
Есть 2 пути: простой и сложный. Если хотите идти по сложному, то нужно получить образование инженера-конструктора, поработать в этой должности хотя бы несколько лет, параллельно заниматься изготовлением собственных поделок и в результате без всяких подсказок и чужих идей в вашей голове родиться видение того, каким должен быть настоящий квадроцикл из мотоблока и как правильно сделать его своими руками, нарисуете чертеж и воплотите его в жизнь.
Кому не нравится сложный, можно воспользоваться простым способом, когда большое количество людей все уже сделали за вас, а вам остается только повторить или взять у них лучшее и сделать что-то свое. Мы, как и китайцы, предпочитаем второй вариант, его и будем разбирать в статье, попутно поделимся полезными советами.
Предлагаем посмотреть интересное видео, автор которого собрал квадроцикл из мотоблока, используя детали от разной техники, например в элементах подвески используются жигулевские запчасти, коробка от днепра, а сам двигатель от мотоблока. Рулевое тоже от мотоцикла Днепр. На видео можно почерпнуть много интересных идей для собственного изготовления, рекомендуем к просмотру.
Квадроцикл из скутера: особенности сборки
Квадроцикл является полезной в хозяйстве, модной и функциональной техникой. Поэтому владельцы скутеров мечтают пересесть с двухколесной на четырехколесную мототехнику. Сделать квадроцикл из скутера своими руками вполне возможно. Для этого нужно приготовить соответствующие комплектующие и инструменты. Это увлекательный процесс, в ходе которого получится универсальное транспортное средство самоходного типа.
Скутер представляет собой легкий мотоцикл, из которого вполне может получиться прекрасный квадроцикл. Двигатель у этого мотороллера находится под сидением, что является преимуществом, так как на мотовездеходе придется ездить по пересеченной местности, каменистой или грязной дороге. Мотор в такой конструкции будет надежно защищен от попадания грязи и влаги в систему.
Из скутера получается легкий квадроцикл, который обладает всеми достоинствами мотовездеходов популярных моделей. Незначительная масса объясняется отсутствием тяжелого кузова, что гарантирует маневренность мототехники, а также ее низкую инерцию. Еще одним преимуществом квадроцикла, собранного из скутера, является факт, что вытащить его из ямы или вязкой грязи сможет даже один человек. Такая техника отлично подойдет как для развлечений, так и для выполнения простых хозяйственных задач. К примеру, с помощью такого квадроцикла можно будет перевозить небольшие грузы. Преимуществом мототехники, собранной из скутера, является малый расход топлива.
Коробка передач и тормоза
Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.
Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.
Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.
Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.
Подбираются шины нужного размера. Если транспорт будет эксплуатироваться по бездорожью, нужно создать соответствующий клиренс (расстояние от днища до поверхности земли). Для этого устанавливаются колеса R17.
Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.
Силовой агрегат
Мотор демонтируется от спортивного либо обычного мотоцикла, скутера, машины. Автомеханики советуют воспользоваться четырёхтактным двигателем, мощностью более 15 л. с. Силовые агрегаты мотороллеров отличаются от других аналогов низким расходом топлива. Квадроцикл на базе скутера весит мало, поэтому быстро вытаскивается при застревании в песке либо грязи.
Чтобы перевозить груз либо ездить по бездорожью, устанавливается более сильный мотор:
- от Иж-1, Иж-2 либо Иж Юпитер мощностью 24 л. с.;
- от Урала 32 либо 36 л. с.;
- от Оки двухцилиндровый мотор 35 л. с.
Для перевозки тяжелых грузов устанавливается трехцилиндровый двигатель. Чтобы ездить в жаркую погоду, используется мотор с системой охлаждения. На старых мото она не предусмотрена. В таких агрегатах потребуется доработать систему охлаждения.
Основные этапы работы над квадроциклом
Неплохой агрегат можно получить на базе мотоциклов советского выпуска. Например, если вы задумали создать квадроцикл из «Урала» своими руками можно условно разделить всю работу на четыре этапа:
- Модернизация рамы;
- Установка двигателя и трансмиссии;
- Оборудование подвески;
- Оснащение и установка приборной доски.
Кстати необходимо сразу же определиться с типом управления – будет он рулевым или мотоциклетным. В случае с выбором мотоциклетного управления, у вас уже есть необходимые запчасти от «Урала», а вот если вы задумали рулевое управление для своего коня, позаботьтесь о необходимых деталях заранее.
На первом этапе перработки «Урала» в квадроцикл вам придется поиграться с рамой. Хотя именно уральская рама наиболее подходящая для квадроциклов, она практически всегда остается без изменений, хотя это уже зависит от вашего чертежа. Чаще ее только обваривают системой для монтажа подвески.
Далее нужно подумать о задней подвеске и заднем мосте. Существует два решение этой проблемы. Первый – создание конструкции на базе родного кардана и редуктора. На выходе получится легкая конструкция без дифференциала. А второй варрант – конструкция на базе автомобильного моста. Но если вы не хотите иметь квадроцикл, шириной с автомобиль его придется укорачивать. Естественно, процесс не из легких, но вы получите дифференциал, которые не помешает на дорогах.
Квадроциклы, сконструированные на базе «Оки»
На протяжении 20 лет (с 1988 по 2008) на просторах нашей бескрайней родины одним из самых распространенных автомобилей была отечественная «Ока» (ВАЗ-1111, СеАЗ-11116). На сегодняшний день «Ока» является одним из наиболее популярных вариантов автотранспорта, на базе которого создают самодельные квадроциклы. При изготовлении квадроциклов обычно используют двигатель, коробку передач, колеса и иные вспомогательные детали данного автомобиля. Непосредственно монтаж и конструирование квадроцикла на базе автомобиля «Ока» производится в соответствии с чертежами, созданными опытными конструкторами. Определяющим моментом при создании квадроцикла является формулирование цели его использования. Исходя из этого, будущий владелец квадроцикла останавливает свой выбор на одном из двух существующих вариантов двигателя «Ока» (35 л. с. и 53 л. с.).
Квадроцикл своими руками
Квадроцикл из магазина — удовольствие доступное далеко не каждому. Поэтому многие умельцы изготавливают квадрики своими руками. И в этой статье мы расскажем о наиболее интересных из них.
В деле изготовления квадроцикла может пригодится всё что найдётся в гараже и рядом. Каждое транспортное средство сделанное своими руками уникально и индивидуально, поэтому о чертежах и схемах приходится говорить с трудом.
Мало кто описывает детально процесс постройки своего детища, от этого найти конкретную информацию крайне сложно. Но есть и исключения.
Как сделать квадроцикл своими руками
в 2012 году талантливый конструктор С. Плетнёв поделился чертежами и нюансами постройки своего детища.
Что было использовано в конструкции ТС:
- Передние и задние колёса от Нива Шевроле 15 дюймов
- Двигатель а-м Ока
- Коробка передач Ока
- Межколёсные редукторы от задних мостов вазовской «классики»
- ШРУС от автомобиля ВАЗ-2108, 12 шт
- Топливный бакиз канистры на 20л
- Упор пассажираиз подголовника Оки
- Сцепления от Оки
- Руль от мотоцикла Урал»
- Щиток приборов от автомобиля Ока
Основные технические характеристики квадроцикла:
| Масса | 430кг |
| Длина | 2300 мм |
| Ширина | 1250 мм |
| Высота по рулю / по седлу | 1250 / 900 мм |
| Дорожный просвет, | 300 мм |
| Колесная база | 1430 мм |
| Колея | 1045 мм |
| Максимальная скорость | 65 км/ч |

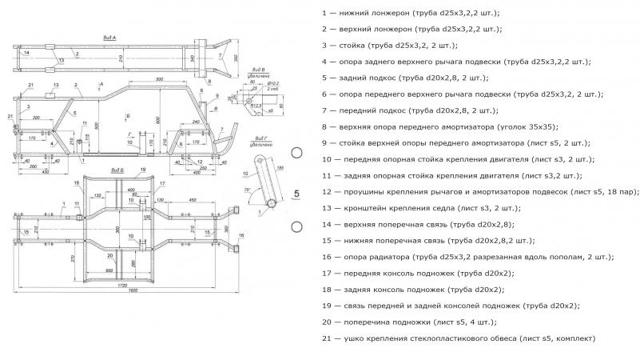

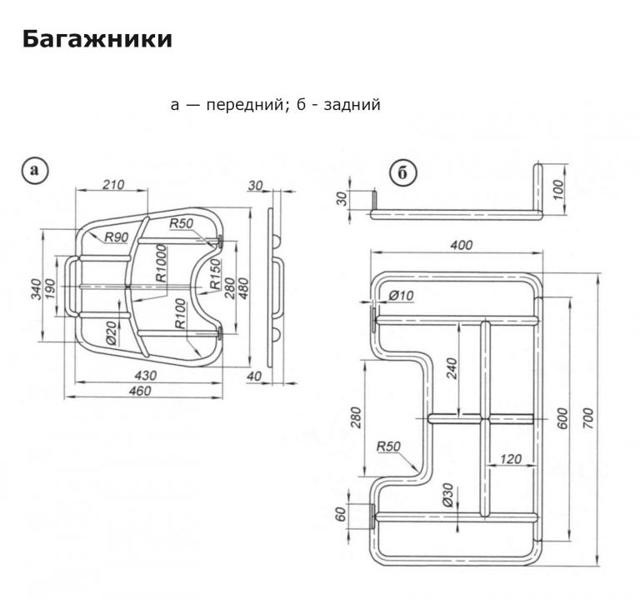

Чертежи квадроцикла:
Трансмиссиясделано из узлов автоваза с некоторыми доработками. Например лоя уменьшения скорости и повышения крутящего момент вместо главной пары использовалась цепная передача.
Межколёсные редукторы заимствованы от классики, полуоси удалены и заменены на ШРУСы от переднего привода ваза. Так же шарниры равных угловых скоростей использованы и в других узлах трансмиссии.
Подвеска независимая на треугольных поперечнырычагах. Амортизаторы от Оки.
Глушитель самодельный из 2х секций, изолированный азбестом.
Обвес сделан из стеклопластика. На создание такого пластика ушло 10кг эпоксидной смолы, 1кг пластификатора и столько же отвердителя. 15 метров стеклоткани и 5 метров стекломата.
Обвес квадроцикла — стеклопластиковый. Выклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.
- Бампера и кенгурятники сварены из труб 20мм круглого профиля.

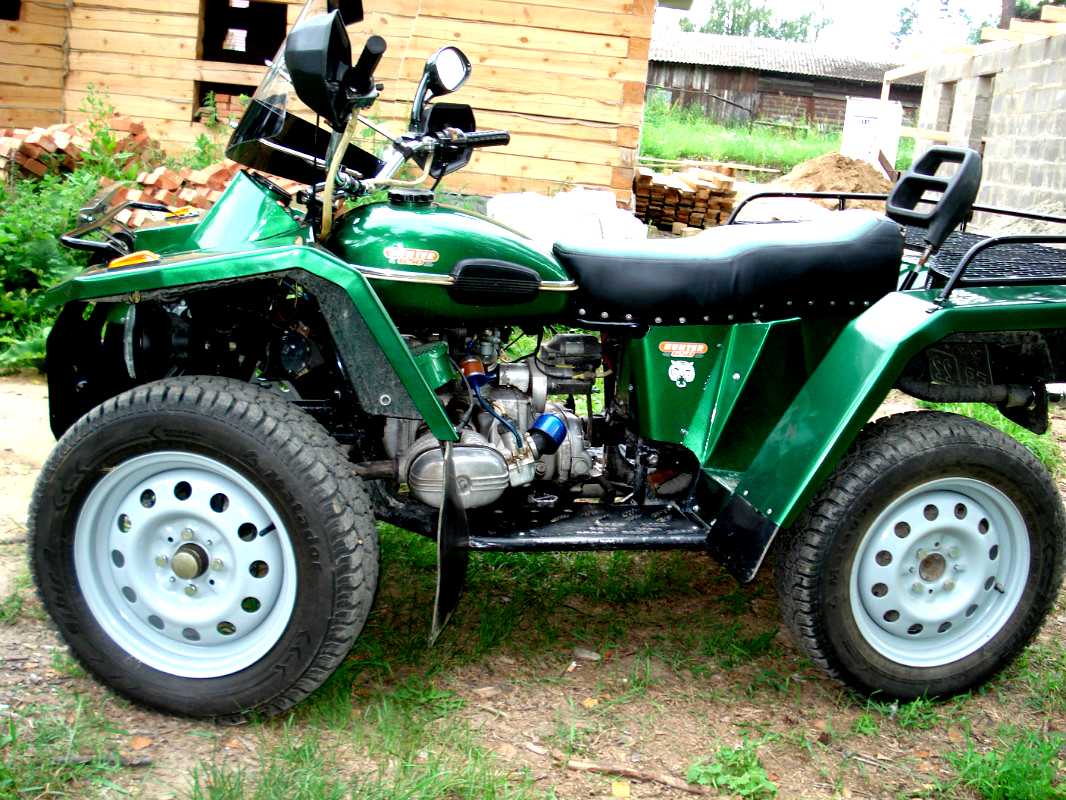

- Фото готового квадроцикла:
- Материал на основе статьи: http://modelist-konstruktor.com/razrabotki/853

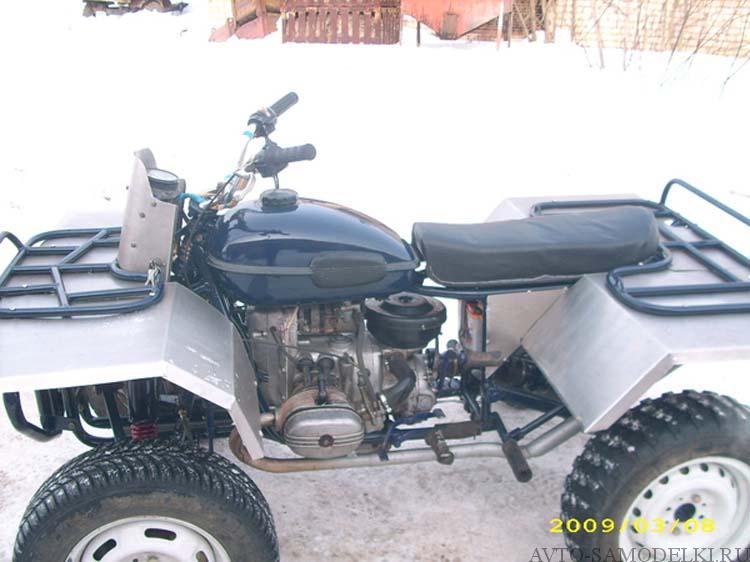

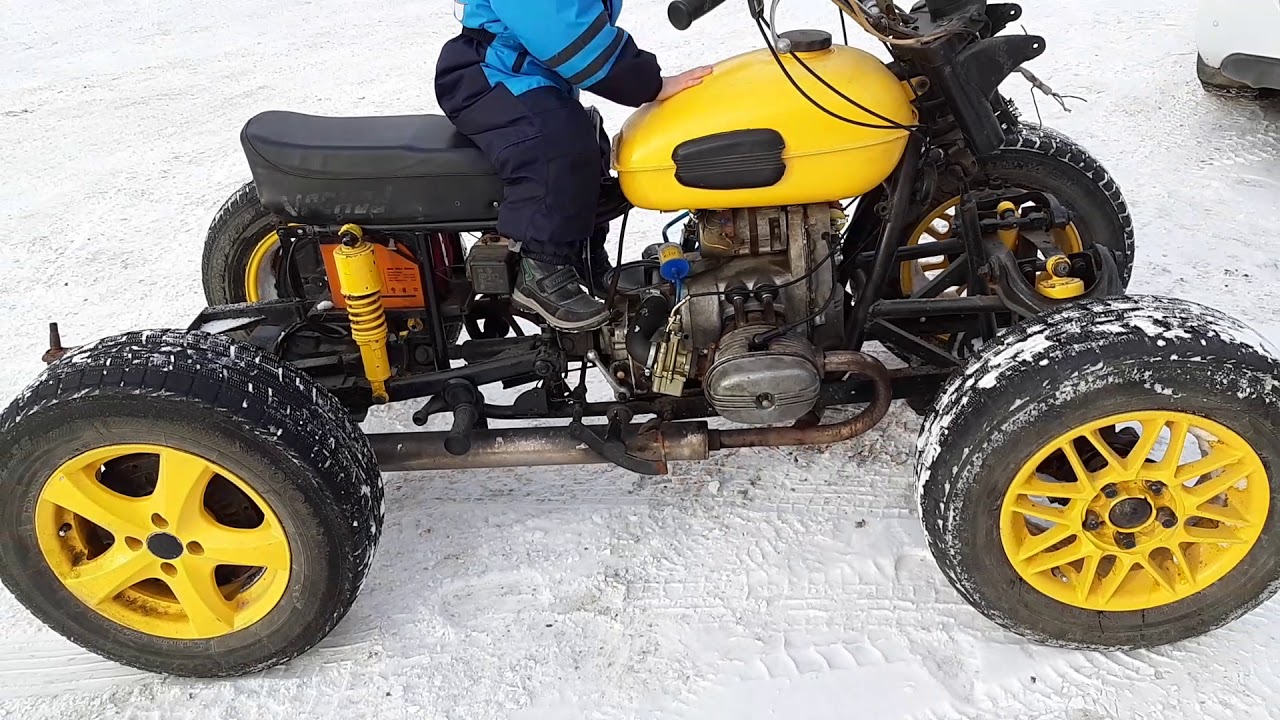

Квадроцикл из мотоцикла
- Данный квадрик сделан на базе мотоцикла Урал.
- Все подробности в видео.
Квадроцикл с мотором ИЖ Юпитер. Раздатка от мотоцикла Муравей.
Квадроцикл Кобра MIX
- Генератор, принудительное охлаждение, понижайка, электростартер от десятки, двигатель от мотоцикла Урал.
- Видео самодельного квадроцикла в действии:
Как сделать квадроцикл из мотоцикла «Урал»?
На первом этапе создания мотовездехода нужно изготовить подвеску. Сначала старое транспортное средство потребуется разобрать. Раму аппарата нужно освободить от всех элементов, мастеру нужно снять амортизаторы и руль. Желательно заранее определить, какой тип подвески будет установлен для мотовездехода из «Урала», например:
- Подвеска на рессорах.
- Жесткая конструкция без амортизатора.
- Подвеска с амортизаторами на пружинах.
Конечно, лучше всего остановиться на подвеске с пружинными амортизаторами. Их можно взять со старого мотоцикла. Так как у аппарата будет 4 колеса, недостающие механизмы придётся докупить. Подвеска в этом случае будет иметь форму буквы «А». Нужно правильно рассчитать вес будущего квадроцикла. В этом случае амортизаторы позволят обеспечить плавность хода при езде по жесткому офф-роуду.
Раму для мотовездехода придется изготовить с нуля. Ее собирают из металлических труб, которые должны быть одновременно прочными и легкими. Некоторые заготовки можно будет взять с «Урала». Его рама подходит для таких целей, так как вес конструкции невысокий. При этом трубы, взятые с мотоцикла, отличаются хорошей гибкостью и прочностью.
Но для сборки рамы все же рекомендуется брать еще некоторое количество материала. Такие трубы не должны быть слишком толстыми. В противном случае мототехника получится тяжелой, лишенной маневренности и динамичности.
Передняя и задняя подвески
Квадроциклы-самоделки оснащаются передней либо задней подвеской. Легче монтировать готовую переднюю подвеску от старого мотоцикла. Можно воспользоваться и другими вариантами:
- Задний мост от машины. Его необходимо укоротить под параметры квадрика. Плюс такого метода — наличие дифференциала. Минус моста заключается в его большой массе.
- Кардан+редуктор на задней оси. Для вездехода подходит независимая подвеска с высоким дорожным просветом. В таком случае рычаги подвески фиксируются к раме с помощью болтов.
https://youtube.com/watch?v=CGhjBLepGns
Чтобы во время езды квадроцикл не переворачивался, рекомендуется предусмотреть наклон стойки передней подвески. Амортизаторы подходят от Ижа. При наличии финансовой возможности лучше установить газомасляные амортизаторы с подкачкой. Они обеспечивают регулировку подвески с учетом дорожного покрытия.
Рулевая квадроцикла похожа на аналогичную систему автомобиля. Устанавливается рулевое колесо либо мотоциклетный руль. Некоторые специалисты советуют совмещать 2 типа:
- мотоциклетный руль, вал и рычаг вверху;
- детали рулевой системы от авто — внизу.
Можно сделать рулевой вал своими руками. Для этого используется труба диаметром 20 мм и толщиной стенок в 3 мм. Внизу детали потребуется установить ограничитель хода.
Выбор деталей
Остальные детали выбираются по такому же принципу, в первую очередь стараемся использовать то, что лежит в вашем гараже (или у соседа, друга, брата) без дела, а потом уже, если не нашлось, идем на разборку, авито, в крайнем случае в магазин.
Помните, все что покупаете новым, значительно повышает себестоимость изготовления квадроцикла своими руками с двигателем от мотоблока.
Рама квадроцикла
Изготавливается из металлического профиля, например 32х32. Нельзя использовать трубы для изготовления, их неудобно обрабатывать, они тяжелее, сложно будет добиться высокой точности. Ниже, для примера, приведен чертеж рамы для квадроцикла из профильной трубы.
Одно сторона рамы из профильной трубы
Самодельная рама
Рекомендуем посмотреть интересное видео, автор которого наглядно показывает, как сделать раму для квадроцикла своими руками
А вот еще одно интересное видео, автор которого сделал дополнительное оборудование для мотоблока, которое превращает его в квадроцикл.
Двигатель
Ранее мы уже говорили про то, какой двигатель использовать, повторимся еще раз – Lifan мощностью 16 л.с. и более. Ниже фото примеров, на которых видна техника с установленными на них двигателями Лифан.
Квадроцикл с двигателем Lifan мощностью 16 лошадиных сил, с узлами от ВАЗ и Днепр
Это уже больше похоже на болотоход
Осталось поставить сидение и можно ехать
Подвеска
Самое простое решение – это использовать подвеску от автомобиля ВАЗ. Очень много б/у запчастей за маленькую стоимость. В дальнейшем и колеса можно будет поставить от жигулей, они намного дешевле тех же самых колес от каскада.
Некоторые применяют элементы от мотоцикла Днепр, они тоже доступны и отлично подходят для сборки квадрика.
Рулевое управление и ходовая часть, колеса
Здесь опять же самым оптимальным вариантом будет использовать узлы от всем известного автомобиля ВАЗ и мотоцикла Днепр.
Диаметр колес подбирается под мощность двигателя и возможности редуктора с КПП. Следует использовать диски от 13 до 15 радиуса, желательно литые, они легче. Помните, большие и тяжелые колеса повышают нагрузку на двигатель, что может привести к его перегреву и поломке.
В качестве шин стоит использовать, те, что предназначены для бездорожья или хотя бы универсальные, это значительно повысит проходимость. На покрышках для асфальта, далеко не уедешь по пересеченной местности.
Полный привод
Вся суть квадроцикла в полном приводе, проще всего его реализовать с использованием узлов от полноприводного мотоцикла Днепр или Урал. Использовать комплектующие от автомобилей, например от Нивы, уже более проблематично. Поэтому при проектировании нужно тщательно подумать над этим пунктом.
Кузов
В качестве дополнения остается улучшить функциональную часть кузова, для этого нужно установить крылья над колесами, закрыть вращающиеся части, чтобы туда ничего и никто не попал.
Некоторые еще дополняют самодельный квадроцикл с двигателем от мотоблока крышей, но это уже излишки и на любителя.
Электроника
Из электроники обязательно нужно установить освещение, фары спереди, фонари сзади и стоп-сигнал, повороты можно показывать руками, как на мотоцикле.
Кто-то ничего не устанавливает и при передвижении в ночное время просто использует налобный фонарик, но это не серьезно.
При желании можно установить дополнительный генератор, но это уже излишки и приведут у утяжеления и удорожанию самоделки, делать это необходимо в крайнем случае.
Этапы проведения модификации
Первым делом нужно определиться с сердцем квадроцикла, т.е. какой двигатель от мотоблока будет использован для поделки своими руками. Обычно для этой цели используют то, что лежит в гараже без дела, например от Каскада, Невы или Оки (не авто, тоже был такой мотокультиватор).
Вторым этапом продумываем конструкцию трансмиссии, какой будет редуктор, будет ли коробка передач, где они будут расположены, как грамотно расположить их и т.д. Какие привода использовать, как они будут проложены. Много тут думать не стоит, но пораскинуть мозгами над грамотным расположением часок другой есть смысл.
Третьим шагом думаем над подвеской, рулевым управлением и колесами. Собираем все эти запчасти в кучу, снимаем с них размеры и переносим на лист бумаги, чтобы примерно понять, что и как будет расположено и каких размеров будет рама.
Четвертым шагом нужно сделать раму, это самое сложное, на это уйдет очень много времени, здесь нужно продумать расположение всех элементов, их крепление и т.д
Здесь не нужно заострять внимание на разных мелочах, например крыльях, уделите внимание только самым важным моментам
Колея квадроцикла не должна быть слишком большой и не должна быть слишком маленькой, высота тоже должна выбираться из оптимальных размеров. Нет единого размера, который можно назвать, но есть смысл которого можно и следует придерживаться. Когда будет готова база рамы — длина и ширина, а они зависят от тех комплектующих, которые будут использованы, под нее можно подогнать высоту квадрика.
Чертеж квадроцикла заводского исполнения со всеми необходимыми размерами
Квадроциклы, сконструированные из скутеров
Мотороллер (скутер) — легкий мотоцикл с расположенным под сиденьем двигателем — является идеальным вариантом, на базе которого можно создать самодельный квадроцикл. Транспортное средство, созданное силами умельцев на базе скутера — отличная альтернатива лучшим заводским экземплярам.
Оно крайне экономично в расходе топлива и при этом обладает такими необходимыми квадроциклу качествами, как мобильность, легкий вес и сравнительно немалая грузоподъемность. Особенности создания квадроцикла из скутера заключаются в том, что рама, двигатель, питание и система зажигания должны быть обязательно перенесены из одного и того же аппарата. А вот в качестве топливного бака будущего транспортного средства должен выступить бак мотоциклетный, а не мотороллерный, так как он обладает существенно большей вместимостью. Задний и передний мост конструкция, скорее всего, позаимствует у грузового мотороллера, подвески — из амортизатора большого мотоцикла, а управление — у «Оки» или любого отечественного мотоцикла.
Самодельные квадроциклы – варианты из «ВАЗа», «Урала» и мотоблока, стоит ли строить
Снегоходы для глубокого снега – особенности, какой лучше выбрать
21.02.2021
Двухтактные снегоходы – особенности, плюсы и минусы
21.02.2021
Самодельные квадроциклы, как правило, строят на основе комплектующих советской и российской техники – они недорогие, а в случае поломки легко найти замену.
Самодельный квадроцикл 4х4 «Бродяга» с двигателем от «Оки»
Автор самоделки – Александр Кустов.
Мотор и КПП взяты от автомобиля ВАЗ-11113. Задний дифференциал заварен. Рама сделана из 32-миллиметровой водопроводной трубы. Рычаги передней подвески также самодельные – из трубы диаметром 27 мм. Амортизаторы – передние от «классики», пружины – передние от «Оки». Редукторы также от классики, переделанные под внутренние шрусы от «девятки». Также от 2109 взяты ступицы.
15-дюймовые колеса установлены через проставки – для расширения колеи. Передний мост отключаемый, раздаточная коробка самодельная. Радиатор находится под пластиком перед щитком приборов.
Тормоза на квадроцикле дисковые. Идеи реализации рулевого управления позаимствованы с багги и адаптированы под конструкцию квадроцикла. Сход-развал регулируется.
Сиденье двухместное, для пассажира предусмотрены спинка и подножки.

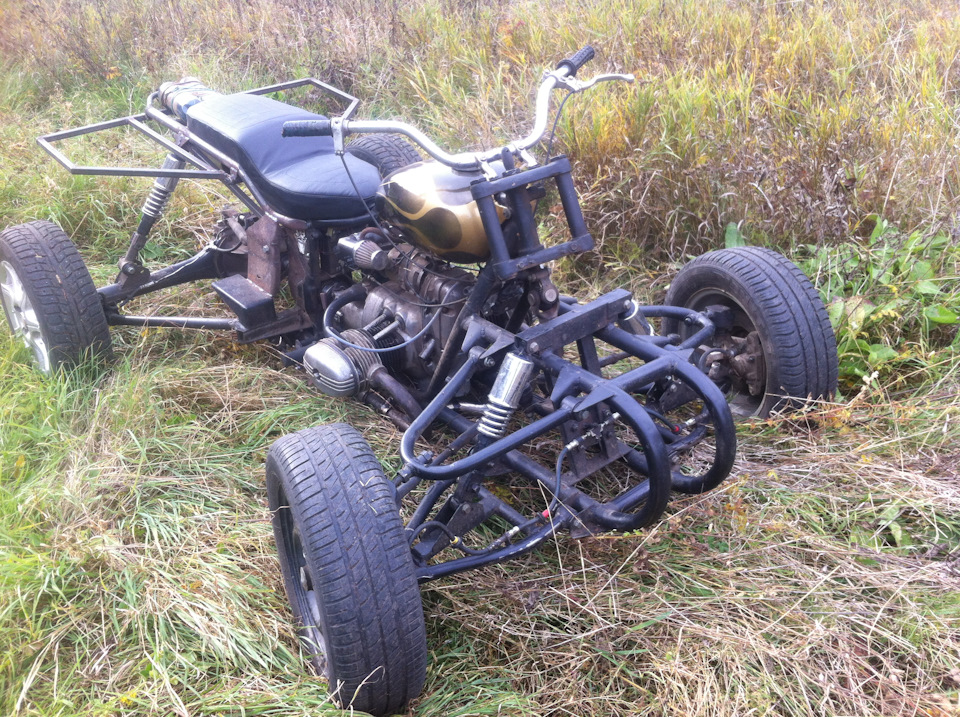

Самодельный квадроцикл из «Урала» (ИМЗ 67-36)
Автор самоделки – Сергей Плетнев.
Двигатель, КПП и сцепление оставлены от «Урала». Для поддержания нормальной температуры мотора предусмотрено принудительные воздушное охлаждение от вентилятора «печки» ВАЗ-2108.
Рама «Урала» переделана под конструкцию квадроцикла – сзади изменения незначительные, а спереди для крепления подвески приварен дополнительный подрамник из стальных тонкостенных труб диаметром 30 мм. Задний мост – от ВАЗ-2101, но укороченный – чтобы сузить колею и сделать квадроцикл боле маневренным. Карданный вал самодельный из полуосей и ШРУСа «Оки» – родной «ураловский» не подходит к главной передаче ведущего моста, а «жигулевский» не совместим с трансмиссией мотоцикла.
Передняя подвеска на двойных поперечных А-образных рычагах изготовлена самостоятельно из квадратных труб 25×25 мм с 2-миллиметровой толщиной стенки. Поворотные кулаки взяты от заднеприводного «ВАЗа».
Тормоза использованы от «Жигулей» – но без «ручника» и вакуумного усилителя. Привод от мотоциклетной педали.
Колеса у квадроцикла также «жигулевские». У передних шин дорожный протектор, а у задних – внедорожный.
Руль остался от мотоцикла «Урал», рычаговый. Все остальные элементы рулевого управления (колонка, тяги, кулаки, сошка) – от ВАЗ-2105.
Самодельный квадроцикл с двигателем от мотоблока
Первый автор самоделки неизвестен. Квадроцикл куплен с рук и переделан Андреем Чугуновым.
420-кубовый двигатель WEIMA 190FE-S развивает мощность 16 л.с. Он используется в паре с понижающим редуктором (1/2) с центробежным сцеплением для двигателей от 6 до 18 л.с. КПП стандартная от мотоцикла «Днепр». Звезда и цепь от китайского мопеда. Задний мост укороченный от Ваз 2103. Передние и задние амортизаторы взяты с «Днепра. Передняя часть почти полностью «жигулевская», кроме амортизаторов – они взяты от того же мотоцикла, что и задние.
Стоит ли строить квадроцикл самому
Если вы не конструктор с опытом – самодельный квадроцикл стоит рассматривать как хобби, но не в качестве замены заводской модели. Получить готовый результат быстро не выйдет – процесс постройки в среднем занимают больше года. И без точных расчетов и тестов никто не даст гарантию, что узлы, комплектующие и сварные швы выдержат серьезные нагрузки, а очередная поездка не обернется травмами. Поэтому лучше купить новый квадроцикл.
Ходовая система
Как сделать квадроцикл из «Урала»? В первую очередь обращаем внимание на заднюю подвеску. Здесь может быть несколько вариантов доработки системы
Самый простой из них – это установка штатного карданного вала вместе с редуктором. Конечно, такой способ куда более простой и быстрый, чем монтаж автомобильного моста, однако не стоит забывать, что в нем не будет находиться дифференциал.
В связи с этим большинство хозяев принимают решение устанавливать мосты с легкового автомобиля. Самым подходящим вариантом для этого будет отечественная «Ока». Но по своему весу он слишком большой, что значительно отобразится на проходимости и динамике разгона машины, поэтому его мы будем укорачивать. Работа очень кропотливая, зато дифференциал уже вмонтирован в мост, что очень кстати при езде по асфальтовой дороге.
Квадроцикл с укороченным, более компактным мостом, будет гораздо лучше вести себя в пути. Для того чтобы доработать данную часть подвески, нам нужно отрезать опорную чашку и кронштейн пружины, а затем извлечь из гнезда концевой фланец. Когда мы укоротим чулок, последний элемент вставляется обратно и готовая конструкция закрепляется сваркой. Кстати, карданный вал тоже можно смастерить из полуосей «Оки».
Больше возможностей перед нами открывается при конструировании передней подвески. Конечно, сопоставляя вес будущего квадроцикла, нетрудно догадаться, насколько нелепой будет установка автомобильных рычагов подвески. Поэтому для снижения снаряженной массы транспортного средства рекомендуем изготовить их собственными усилиями, самостоятельно подобрав для них нужный размер. Чаще всего передняя подвеска изготавливается из металлических труб разметом 25х25х2 миллиметра. При этом поворотные кулачки берутся от машины «Жигули». Тормозную систему лучше приобрести отдельно.
Квадроцикл из скутера
Отличный самодельный квадроцикл можно сделать из скутера. Процесс работы начинаем с составления чертежей, которые можно сделать самостоятельно и немного переделываем раму. Далее устанавливаем двигатель. Соединяем вал двигателя с шестерёнкой задней оси квадроцикла при помощи обыкновенной цепной передачи. Органы управления выводим к раме и закрепляем педали и рычаги управления.
Комплектующие лучше использовать от одного и того же скутера, а вот топливный бак лучше одолжить у мотоцикла. Управление можно установить рулевое или мотоциклетное, какое вам больше подходит, тормозной рычаг необходимо скрепить с трансмиссионным тормозом на звёздочке заднего моста.
Для обвеса используем материал от старой автомобильной техники или стекловолокно.
Подготовка к работе, инструменты и оборудование
Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.
Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.
Список необходимых инструментов:
- сварочный аппарат;
- болгарка;
- дрель;
- набор ключей;
- различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.
Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.
Комплектующие квадрика:
- двигатель;
- рама;
- задняя и передняя подвески;
- рулевое управление;
- тормозная система;
- система охлаждения;
- глушитель;
- электрооборудование — аккумулятор, фары;
- корпус, обвес.
Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.
Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.
Заключение
Квадроцикл, изготовленный самостоятельно, практически не уступает продукции предприятий по техническим характеристикам. Но самое главное, что под управлением «Мастера Золотые Руки», знающего собственный транспорт «от А до Я», он будет ездить долго и счастливо. Ведь случись что за много десятков километров от ближайшей СТО, владелец и водитель квадрика в одном лице тут же его отремонтирует. Главное — возить с собой набор необходимых инструментов, сложенных в кофр, которым рекомендуется снабдить ТС.
Используя наши советы, внимательно продумайте процесс сборки до мелочей, правильно подберите всё необходимое, проведите полную последовательность работ не торопясь, ведь от скрупулёзности умельца зависит безопасность участников дорожного движения — и результат будет!
