«Заклёпочник» над над седой равниной моря
Но вернёмся к Boeing RC-135. Его способности по перехвату информации в линиях связи проиллюстрирую собственным опытом, когда служил недалеко от Анадыря в 81-84-м годах прошлого века.
Именно по радиоперехвату натовские разведчики сегодня вычисляют начало подготовки к вылету Ту-95 и МиГ-31, предупреждая об этом украинскую ПВО. Так что абсолютная внезапность ударов в зоне СВО практически невозможна, пока над Чёрным морем будут шнырять «Заклёпочники» НАТО. Причём они не только перехватывает информацию в каналах связи, но и выполняет главную задачу — ведут радиолокационную разведку.
На снимке видно, что у RC-135W Rivet Joint между кабиной пилотов и корнем крыла на фюзеляже по обоим бортам выступают «щёки» — обтекатели антенны РЛС бокового обзора (РЛСБО). Такие радары, но меньших размеров, есть у всех воздушных разведчиков. Они просматривают некую полосу, параллельную маршруту полёта. Примерно от 30 км и до 400 км, в зависимости от конкретного типа самолёта.
Инфографика автора

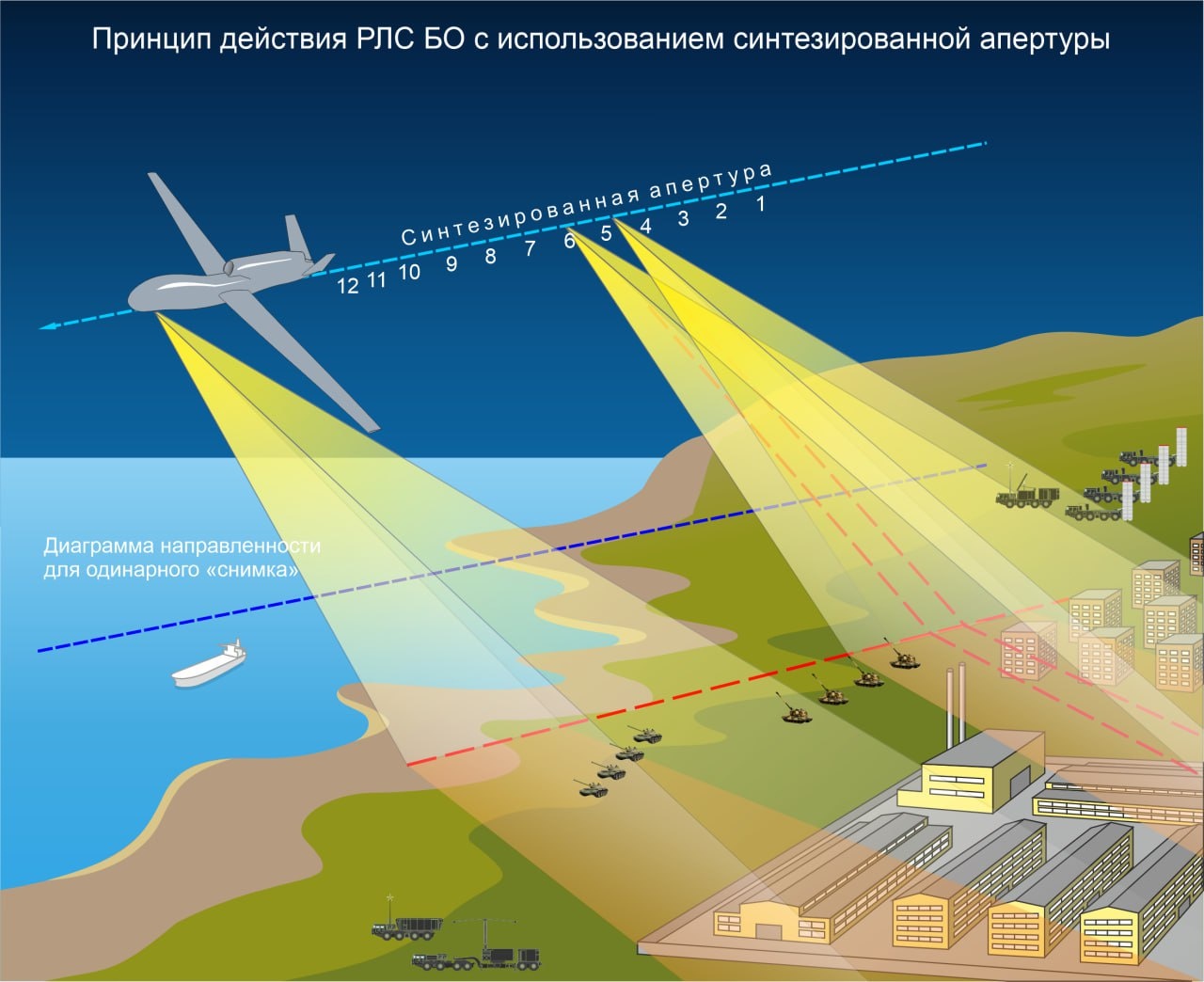

Принцип действия РЛС БО с использованием синтезированной апертуры.
В работе эти РЛС часто используют режим «синтезированной апертуры» антенны, в котором идёт непрерывное сканирование местности. Самолёт движется со скоростью около 900 км/ч (250 м/с), и если последовательно делать радиолокационные «снимки» местности, то, например, из двух снятых небольшим по размерам бортовым радаром «фотографий» получится изображение, эквивалентное снятому антенной длиной 250 м, что позволяет получать радиолокационные изображения высокого качества. Думаю, что радиолокационными снимками Крымского полуострова штабы НАТО уже давно переполнены.
Инфографика автора

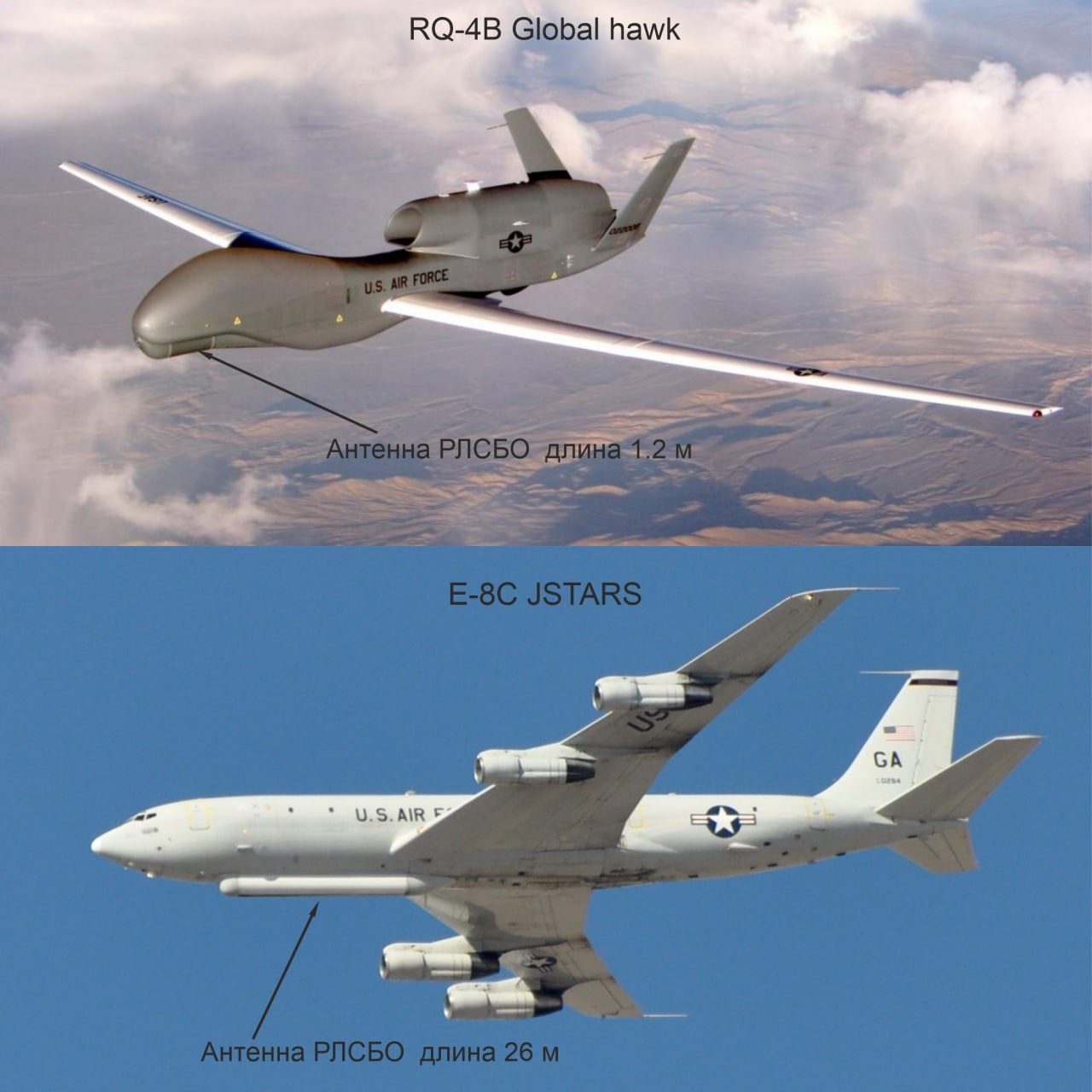

Антенны РЛСБО на различных летательных аппаратах.
Важнейшая характеристика РЛСБО — разрешающая способность, которая измеряется в угловых величинах. Например, разрешение человеческого глаза — 1 угловая минута (для человека со 100% зрением), а разведывательные системы способны различить детали размером 1 м с орбиты высотой 300 км. Так вот, разрешение РЛСБО у беспилотника RQ-4B составляет 6 м в режиме съёмки полосы 37х110 км, а у пилотируемого Boeing E-8C JSTARS (с англ. «Звёздное скопление») — 0,15 м в режиме картографирования. Это помогает алгоритму лучше распознавать конкретные цели, точно идентифицировать колёсную или гусеничную технику, ЗРК и РСЗО. Дальность разведки наземных целей также выше у Boeing E-8C JSTARS — 250 км по сравнению с «Глобальным ястребом» RQ-4B, у которого она меньше на 80 км.
К чему столь пристальное сопоставление характеристик двух натовских воздушных шпионов? К тому, что Пентагон всех удивил, решив избавиться от легендарного самолёта-разведчика — 15 ноября прошла церемония прощания с последним Boeing E-8C JSTARS. Официально их больше нет на вооружении. Нет и полноценной замены. Хотя этот самолёт, кроме разведки, мог ещё управлять с небес войсками. Американцы заявили: дескать, теперь вместо них будут использовать спутники, другие самолёты, наземные радары и т.п. Но ведь это всё равно, что заменить карьерный самосвал сотнями тележек из супермаркета.
Сдаётся мне, что-то здесь нечисто. Тем более, что за два года до того, как списать в утиль Boeing E-8C JSTARS, компания Northrop Grumman заключила с ВВС США контракт на 325 млн долларов для продления технической поддержки этих самолётов. С ними вроде бы попрощались, но они пока остаются в резерве… Интересно, для кого?
Посейдон с «трезубцем»
Отдельным видом радиоэлектронной разведки является мониторинг полей — физических полей подводных лодок, следов ядерных испытаний или аварий и т.п. Этим занимается только один тип самолёта — WC-135 Constant Phoenix, предназначенный для обнаружения ядерных взрывов и аварий с выбросами радиационно-опасных материалов.
flickr.com/170611407@N06

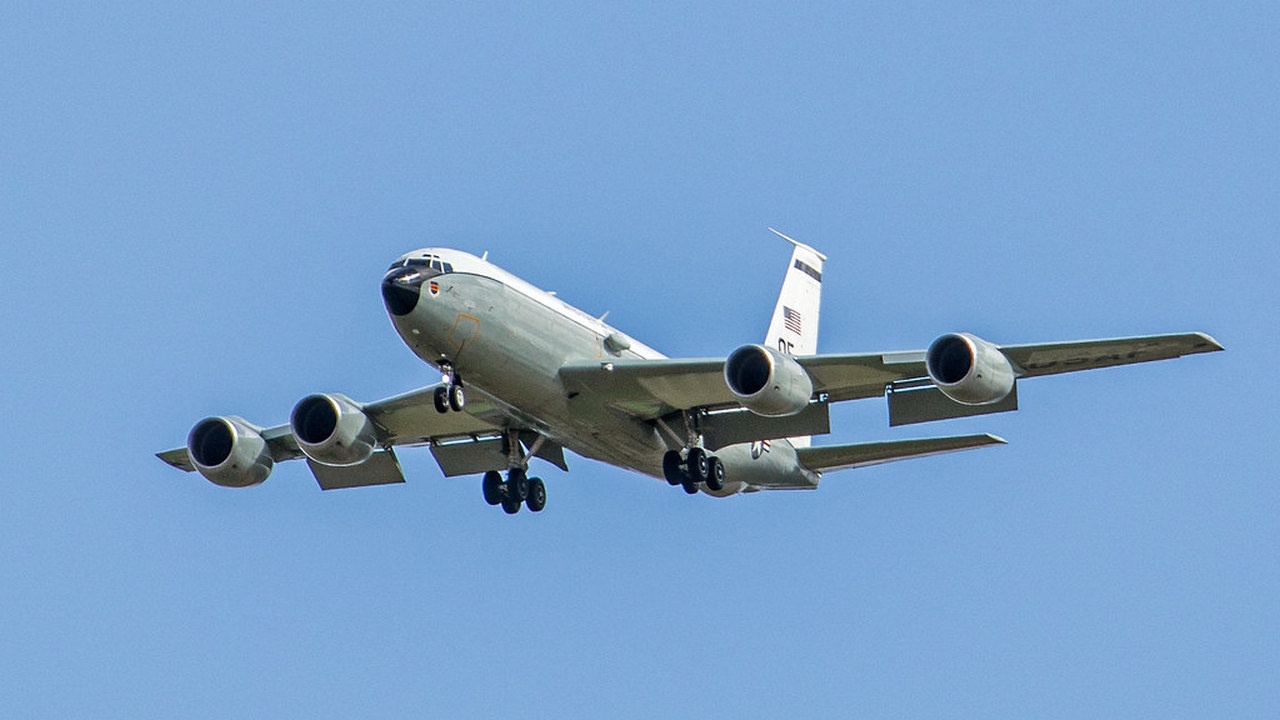

Самолёт WC-135 Constant Phoenix.
На его борту оборудование для забора проб воздуха и лаборатория для их оперативного анализа. В период регулярных обстрелов Запорожской АЭС, он часто посещал Румынию и Польшу в надежде что-то унюхать. Американцы его так и зовут — «ядерный нюхач».
Мониторингом полей часто занимается и другой гость Чёрного моря — P-8A Poseidon, который появляется там накануне всех ракетных и беспилотных атак по Крыму. Но это всё же противолодочный патрульный самолёт, для которого разведка наземных целей — «общественная нагрузка». Основная задача его — поиск подводных лодок и даже их уничтожение. И здесь ему нет равных.
images04.military.com

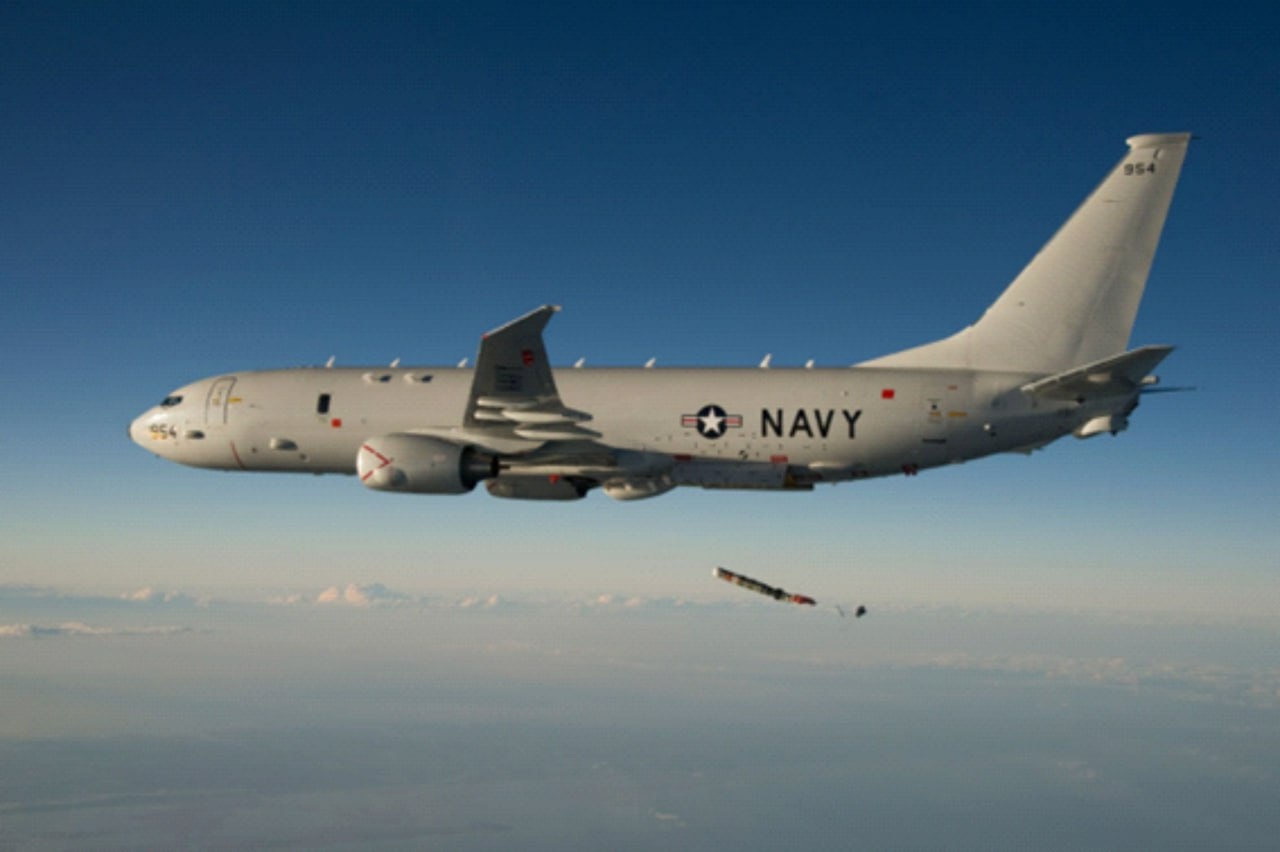

Самолёт P-8A Poseidon. Сброс противолодочной торпеды Mk.54 из бомбоотсека.
Субмарины не могут не оставлять следы в виде различных физических полей: магнитного, гидроакустического, электромагнитного, теплового, газового и «горба Бернулли» (жарг.). Poseidon имеет полный комплект датчиков, способных все эти следы находить. В том числе и оптико-локационную станцию с лазерным дальномером, умеющую автоматически засекать перископы и кильватерные следы по изменениям цвета воды. И это РЛСБО с режимом поиска «горба Бернулли».
wikipedia.org

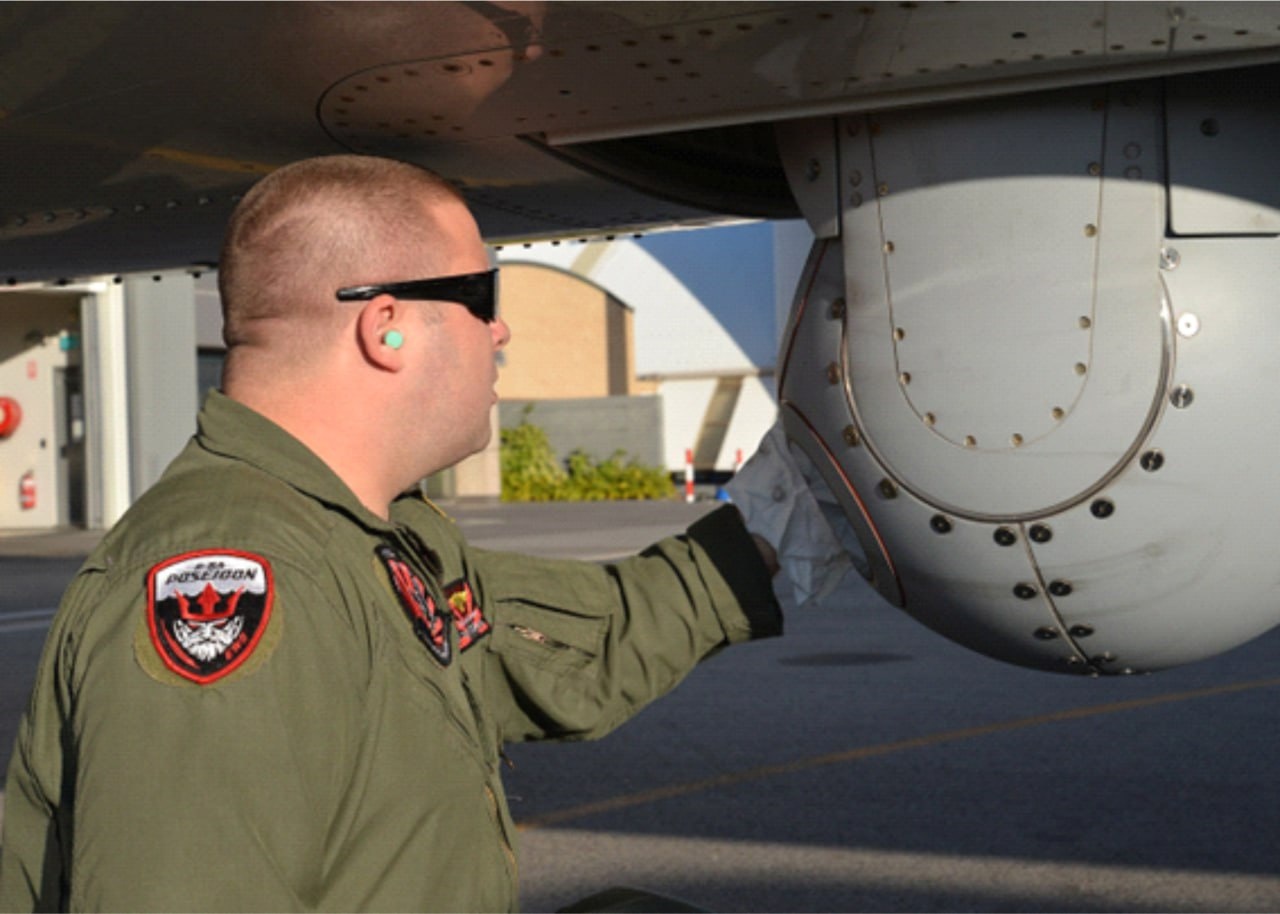

Выдвижная оптико-электронная станция. Используется для поиска перископов. При большой высоте полёта P-8A может наблюдать лодку в подводном положении на глубине до нескольких десятков метров.
Этот самолёт — один из немногих разведчиков, способных на ударные действия. Не случайно ему дали имя античного бога, вооружённого трезубцем. На всех точках подвески он может нести до 9 тонн ракетно-бомбового оружия: ПКР AGM-84 Гарпун, ПРР AGM-88 HARM, противолодочная торпеда Mark 54, морские мины и бомбы JDAM калибром до 2000 фунтов.
Инфографика автора

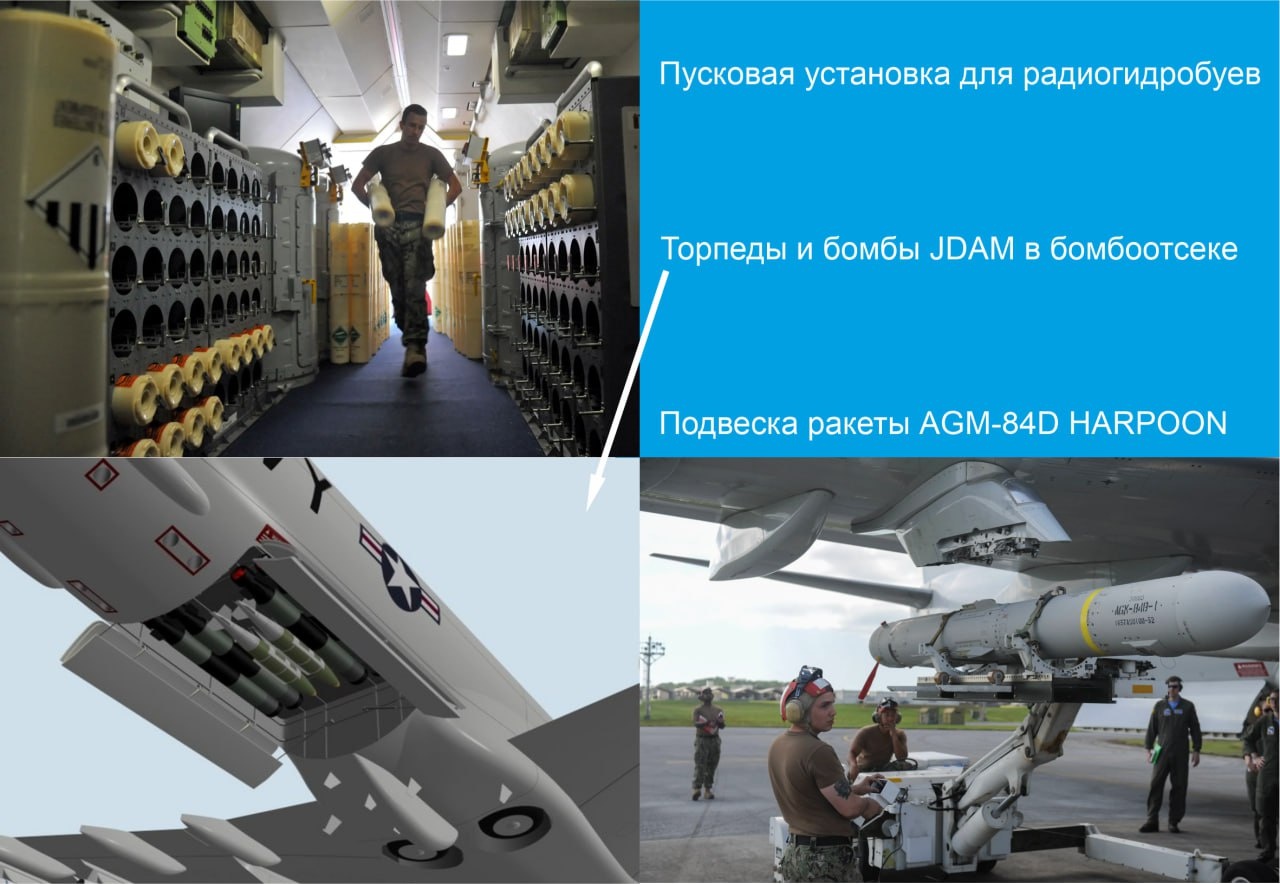

Вооружение самолёта P-8A Poseidon.
Интересная особенность его РЛСБО — режим поиска субмарины по «горбу Бернулли». Каждая субмарина создаёт над собой волну на поверхности моря, которую невозможно увидеть глазом, но эта РЛС с лёгкостью находит такой «горб Бернулли» даже если лодка идёт на глубине до 300 м! К сожалению, наши Ил-38 и Ту-142 ничего подобного не умеют.
И в заключение — несколько слов о телеметрической разведке НАТО, которой занимается Boeing RC-135S — узкоспециализированный самолёт для контроля испытаний и пусков баллистических ракет. Их всего три в США и в других странах похожих нет. Он оснащён РЛСБО, заточенной на работу выше горизонта и поиск прибывающих на полигоны боеголовок, или стартующих и уходящих в космос баллистических ракет.
wikipedia.org

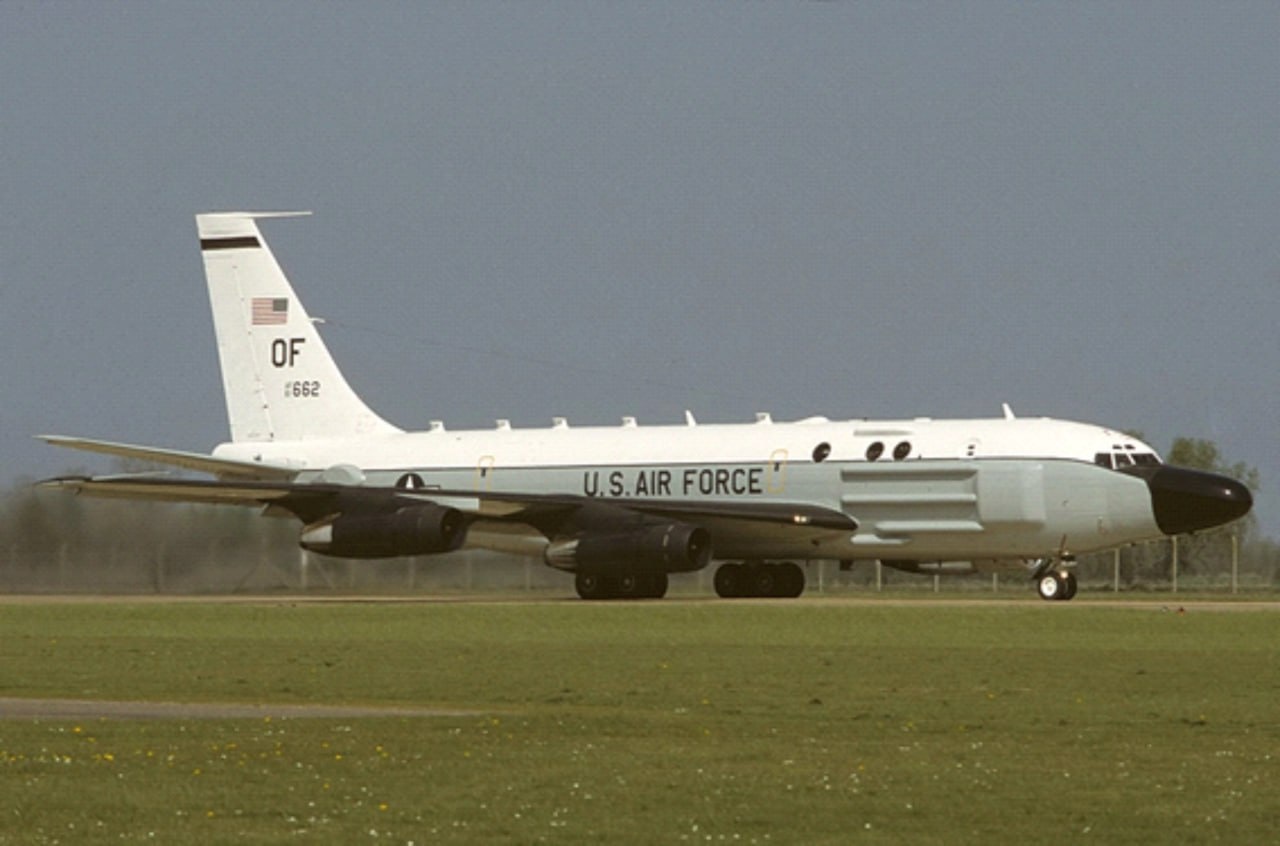

Самолёт Boeing RC-135S Cobra ball.
На борту развитая система перехвата каналов телеметрии и три телескопа для контроля спектров излучения факелов двигателей и свечения боеголовок. Многодиапазонность позволяет судить о составе топлива и материалов покрытия боеголовок. Для избежания бликов верхняя часть правого крыла выкрашена матовой чёрной краской.
Обычный регион его работы — Тихий океан, вблизи нашей Камчатки с полигоном Кура, иногда приближается к границам КНДР и Китая. Летал неоднократно и над Северным Ледовитым океаном, вблизи наших районов пуска БРПЛ. Отслеживал старты с космодрома Плесецк. Но пару раз заносило его и в окрестности Украины. Очевидно, это были попытки зафиксировать траектории наших «Искандеров» и «Ониксов». Наверное, попытки результатов не дали, и больше он там не летает.
Воздушная разведка НАТО давно пытается заглянуть как можно глубже на территорию России. Но всякий раз воздушные шпионы будут получать по носу, как тот «Заклёпочник» над Чёрным морем, напуганный перспективой встречи с русской ракетой.
«Часовой» с локатором
Особый раздел радиотехнической разведки — дальний радиолокационный обзор воздушного пространства. Самолётов с данным функционалом в мире много. Но больше всех на слуху — E-3 Sentry («Часовой»).
wikipedia.org

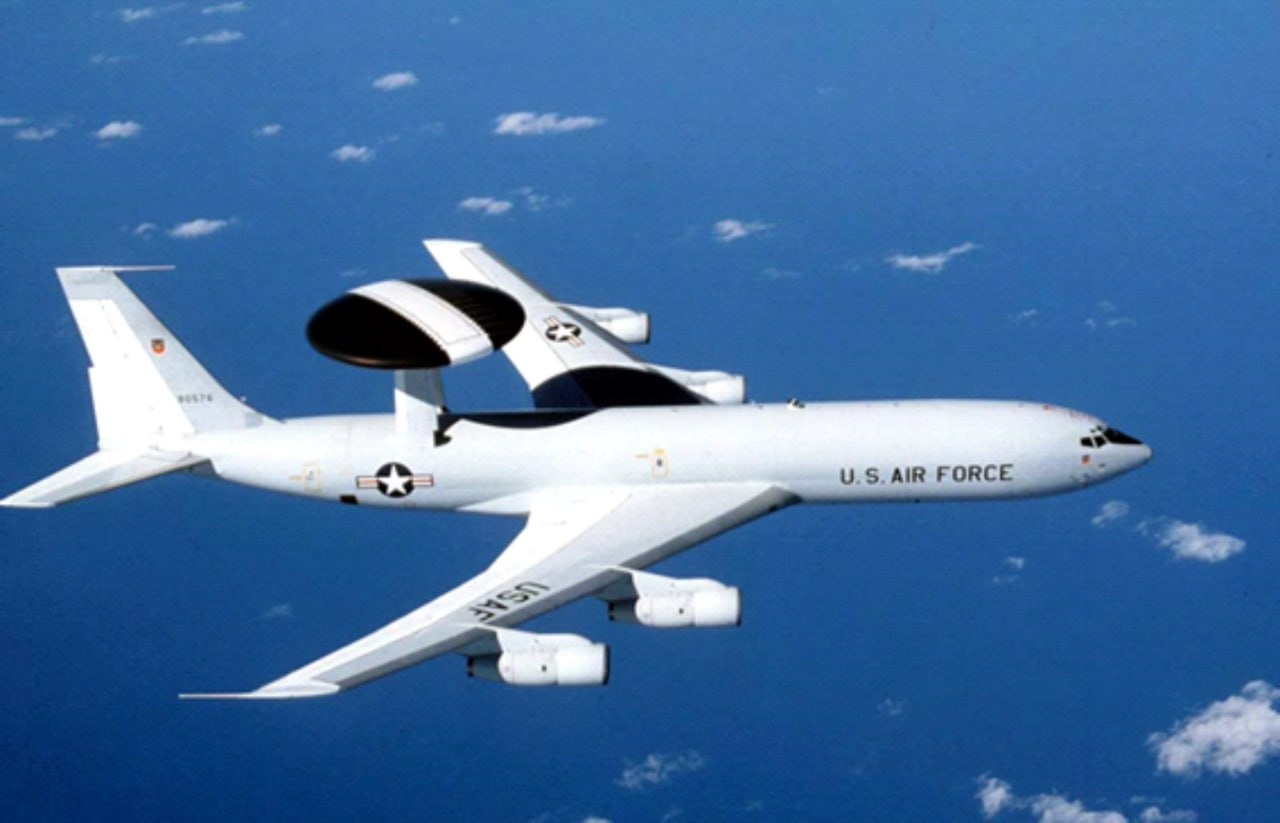

Самолёт E-3C Sentry.
В нашей блогосфере сложилось чёткое убеждение, что этот самолёт называется АВАКС, и он очень помогает украинской «противоповитряной обороне» (ППО) в борьбе с российскими крылатыми ракетами. И то, и другое — неверно. Правильное название его — Boeing E-3 Sentry AWACS (airborne warning and control system) — «авиационная система предупреждения и контроля». А помощи от него для ППО чуть больше, чем никакой. Построен он, как и все варианты RC-135, E-8C, на основе антикварного Боинг-707. Основу системы составляет радар AN/APY-2, где применяется антенна с фазированной решёткой.
Инфографика автора

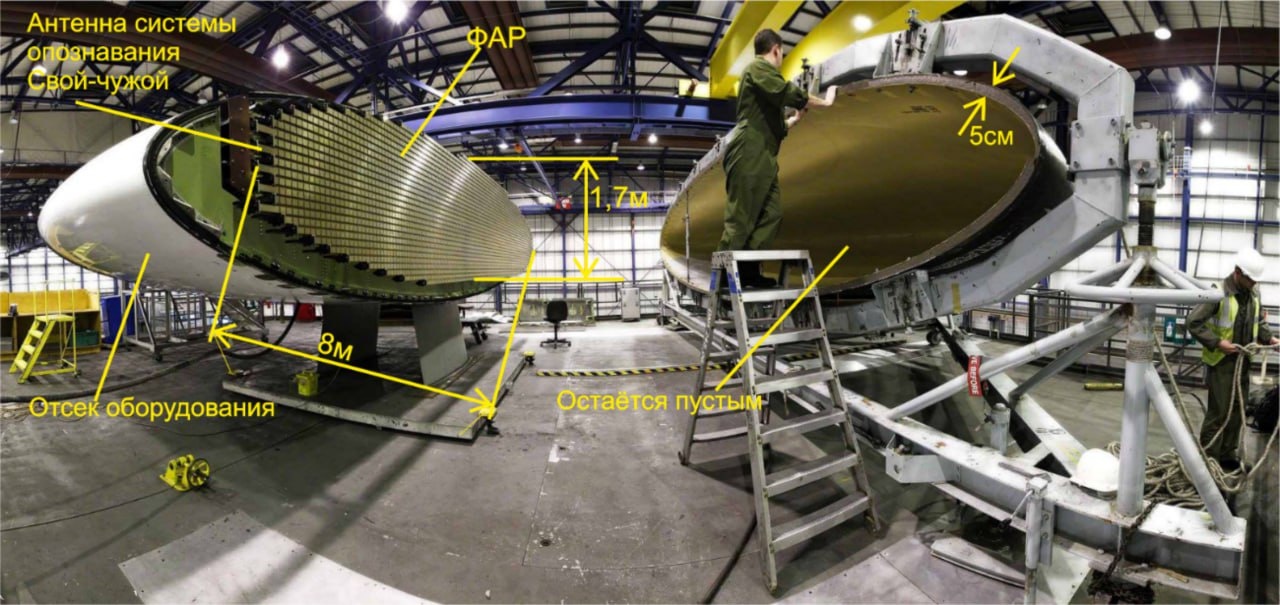

Обслуживание антенны радара AN/APY-1 8-й эскадрильи E-3D Sentry в RAF Waddington, Великобритания.
Просматривает радар всего лишь 400 км по целям типа истребитель, 550 км по бомбардировщикам и до 650 км по высотным целям, но по крылатым ракетам гораздо меньше — 250 км. Маршруты его проложены не ближе 150 км от украинской границы и над Чёрным морем он никогда не летает. А над Украиной не летают наши истребители и бомбардировщики. Получается, давать целеуказание (ЦУ) украинской ПВО он может только по нашим крылатым ракетам и в узкой, около 100 км, полоске вдоль западной границы.
Правда, некоторые модификации Е-3 имеют станцию пассивной радиотехнической разведки, способную засекать крылатые ракеты на дальности до 500 км — по работе их высотомеров. Точность ЦУ по таким данным низкая, но это позволяет украинским ЗРК выходить в эфир в самый последний момент. Только такая тактика имела бы смысл поближе к передовой, а до западных областей Украины наши Х-31П всё равно не долетают. А вот где E-3 Sentry AWACS могут помочь самолётам ВСУ, так это при выводе носителей Storm Shadow в атаку на Крым, — предупреждая о том, когда в воздухе не будет наших А-50 и истребителей.
Песнь вторая.
Чермновидные ложи
— т. е. постели, застланные дорогими багряными тканями.
О вы, преславные творцы «Венециана», «Петра златых ключей», «Бовы» и «Ярослана».
Майков называет лубочные рукописные и печатные повести: «Историю о храбром рыцаре Францыле Венециане и о прекрасной королевне Ренцывене», «Историю о славном рыцаре Златых ключей Петре Прованском и о прекрасной Магелоне», «Сказку о славном и храбром богатыре Бове-королевиче и о прекрасной королевне Дружневне», «Сказание и похождение о храбрости, от младости и до старости его бытия, младого юноши и прекрасного русского богатыря, зело послушати дивно, Еруслана Лазаревича».
Калинкин дом
— казенное заведение, в котором задержанные полицией проститутки выполняли принудительные работы.
Зимогорье
— почтовая станция на дороге Петербург—Москва, близ Валдая.
Новый Валаам.
Валаам (библ.) — месопотамский волхв-прорицатель. За богатые дары он собрался пророчествовать царю моавитян победу над израильским народом. В пути ослица, на которой ехал Валаам, заговорила человеческим голосом, обличив жадность и безумие своего хозяина.
Песнь третия.
В кути
— т. е. в углу избы, наискось от «красного угла».
Стою на сей среде
— посреди богов, держа перед ними ответ.
Премудрость возведу я некогда на трон
и т. д. Имеется в виду Екатерина II, издавшая 1 августа 1765 года манифест, по которому служба откупщиков признавалась государственной, кабаки переименовывались в питейные дома и отмечались государственными гербами как учреждения, находящиеся под царским «защищением».
На чьих часах то было?
— т. е. кто в это время стоял на часах, был в карауле?
Портки его, камзол в печи своей сожгла
и т. д. Карфагенская царица Дидона, покинутая Энеем, приказала развести громадный костер, взошла на него, закололась мечом и сгорела (Вергилий, «Энеида», кн. 4).
Сатира и юмор в поэме Елисей, или Раздраженный Вакх В.И. Майкова.
Во французской литературе XVII в. различались два типа комических поэм: бурлескная, от итальянского слова burla — шутка и герое-комическая.
Самим ярким, представителем бурлеска во Франции был автор «Комического романа» Поль Скаррон, написавший поэму «Вергилий наизнанку». Как ярый противник классицистической литературы, он решил высмеять «Энеиду» Вергилия. С этой целью он огрубляет язык и героев произведения. Поэма имела шумный успех и вызвала множество подражаний. Это вызвало возмущение у главы французского классицизма Буало, который в «Искусстве поэзии» осудил бурлеск как грубый, площадной жанр.
Появление в России бурлескных и герое-комических поэм не было признаком разрушения классицизма. Этот жанр был узаконен Сумароковым в «Эпистоле о стихотворстве»:
Еще есть склад смешных героических поэм,
И нечто помянуть хочу я и о нем:
Он в подлу женщину Дидону, превращает,
Или нам бурлака Энеем представляет…
Сам Сумароков не написал ни одной комической поэмы, но это сделал его ученик — Василий Иванович, Майков.
Внимание!
Если вам нужна помощь в написании работы, то рекомендуем обратиться к профессионалам. Более 70 000 авторов готовы помочь вам прямо сейчас. Бесплатные корректировки и доработки. Узнайте стоимость своей работы.
Расчет стоимостиГарантииОтзывы
«Елисей, или Раздраженный Вакх»
Майкову принадлежат две героекомические поэмы — «Игрок Ломбера» (1763) и «Елисей, или Раздраженный Вакх» (1771).
В первой из них комический эффект создается тем, что похождения карточного игрока описаны высоким, торжественным слогом. Сама игра сравнивается с Троянской битвой. В роли богов выступают карточные фигуры.
Неизмеримо большим успехом пользовался «Елисей». Своеобразие поэмы — прежде всего в выборе главного героя. Это не мифологический персонаж, не крупный исторический деятель, а простой русский крестьянин, ямщик Елисей. Его похождения подчеркнуто грубы и даже скандальны. Они начинаются в кабаке, где Елисей разгромил весь питейный дом. Затем продолжаются в работном доме для развратных женщин, в котором он с начальницей этого заведения. Последним приключением Елисея стало участие в драке ямщиков с купцами, после чего он был арестован как беглый крестьянин и сдан в солдаты.
Поэма испытала сильное влияние фольклора. В бытовой сказке издавна был популярен образ находчивого ремесленника, торжествующего над богатыми и именитыми обидчиками и вступающего в любовную связь с их женами.
В многочисленных комических ситуациях автор проявил поистине неистощимую изобретательность: пребывание героя в работном доме, который он сначала принял за женский монастырь, любовное соперничество со старым капралом, появление Елисея в шапкеневидимке в доме откупщика и многое другое. «„Елисей” истинно смешон, писал Пушкин А. А. Бестужеву. — Ничего не знаю забавнее обращения поэта к порткам:
Я мню и о тебе, исподняя одежда,
Что и тебе спастись худа была надежда!…
А любовница Елисея, которая сжигает его штаны в печи… А разговор Зевеса с Меркурием, а герой, который упал в песок:
И весь седалища в нем образ напечатал… —
все это уморительно».
Комический эффект в описании драк и любовных героя усиливается использованием торжественного слога, почерпнутого из арсенала эпической Смех вызывает несоответствие «низкого» содержания поэмы и «высокой» эпической формы, в которую облекается. Здесь Майков — достойный продолжатель Буало. Так, первая песня начинается с традиционного «пою» и краткого изложения объекта воспевания. Само повествование, в духе гомеровских поэм, неоднократно прерывалось напоминанием о смене дня и ночи. Кулачные бои с расплющенными носами, откушенными ушами, оторванными рукавами, лопнувшими портами уподобляются древним битвам, а их участники — античным героям Аяксу, Диомеду и т. п.
Своеобразие поэмы Майкова состоит в том, что он унаследовал приемы не только Буало, но и Скаррона, имя которого неоднократно упоминается в «Елисее». От поэмы Скаррона идет другой тип комического контраста: изысканные герои совершают грубые, смехотворные поступки (Плутон вместе со жрецами пирует на поминках, Венера распутничает с Марсом, Аполлон рубит топором дрова, выдерживая при этом ритм то ямба, то хорея).
Поможем написать любую работу на аналогичную тему
- Реферат
Сатира и юмор в поэме Елисей, или Раздраженный Вакх В.И. Майкова.
От 250 руб
- Контрольная работа
Сатира и юмор в поэме Елисей, или Раздраженный Вакх В.И. Майкова.
От 250 руб
- Курсовая работа
Сатира и юмор в поэме Елисей, или Раздраженный Вакх В.И. Майкова.
От 700 руб
Получить выполненную работу или консультацию специалиста по вашему учебному проекту Узнать стоимость
Песнь первая
Скаррон
Поль (1610—1660) — французский поэт, автор «Перелицованной Энеиды», «Комического романа», сатир против первого министра Франции кардинала Мазарини и др. Здесь: И. С. Барков (см. с. 38).
Против Семеновских слобод последней роты.
Лейб-гвардии Семеновский пехотный полк располагался на окраине Петербурга, между нынешним проспектом Мира и Звенигородской улицей. Неподалеку от Семеновской слободы находилась
Ямская,
там, где теперь улицы Расстанная и Лиговская.
Обида… Юноне от Парида
— см. примеч. 112.
Сырная неделя
— Масленица.
Волжаный кнут.
Волжанка — род мелкой ивы, растущей на Волге, тальник. Из прутьев волжанки делали кнутовища.
Под воздухом простер свой ход веселый чистым
и т. д. Майков пародирует строки из I песни «Энеиды» в переводе В. Петрова: «Под воздухом простер поезд веселый чистым, Стремя коней полет по вод хребтам пенистым».
Школьному напеву подражаю.
Намек на то, что В. Петров учился в Славяно-греко-латинской академии и преподавал там.
Противу прать меня
— идти против меня.
Летит попрытче он царицы Амазонской.
Царица амазонок Пентесилея (греч. миф.) привела свой отряд на помощь троянцам и в бою была убита Ахиллом.
Восходит пыль столбом из-под звериных бедр
— см. примеч 72.
А песенку сию Камышенкой зовут
— см. с. 40.
Подпустил Юноне голубей
— испортил воздух.
Семелея
— Семела, мать Вакха.
Одр Фетидин
— море.
Устюжна.
Близ Устюжны (Новгородская губ.) добывалась болотная железная руда, из которой выделывались сохи, гвозди и пр.
Жена его была у жен честных в ватаге.
Имеется в виду Венера. «Честные жены» — иронически.
Гордились, будто бы учились в Спасской школе
— т.е. в Славяно-греко-латинской академии, Заиконоспасской школе, называвшейся так потому, что находилась она в Китай-городе (в Москве), за иконою Спаса.
Коль славного певца с плюгавцем соравняли.
Намек на В. Петрова. Майков возмущается тем, что
461
кое-кто из читателей, сравнивая Ломоносова с Петровым, отдавал предпочтение последнему.
Капральский колет
— здесь: мундир.
Воздушный «Зоопарк»
После инцидента с беспилотником MQ-9 Reaper («Жнец»), упавшим в Чёрное море не без помощи российского перехватчика, было отмечено некоторое снижение активности разведывательной авиации НАТО. Но когда у руководства альянса прошёл первоначальный испуг, на всей протяжённости госграницы России снова засуетились натовские воздушные разведчики.
Надо отметить, что у Североатлантического альянса летающих шпионов целый «зоопарк» — утыканный антеннами Porcupine («Дикобраз») и Chipmunk («Бурундук»), прозванный так за выпирающие в носовой части обтекатели антенн, похожие на щеки грызуна. Потом появился Cobra Ball («Шар кобры») — для слежки за пусками межконтинентальных ракет. А в 2000-х к ним добавился Global Hawk («Глобальный ястреб»), разработанный американской компанией Northrop Grumman Corporation, занимающей 4-е место в мире по продажам продукции военного назначения.
orionintel.net

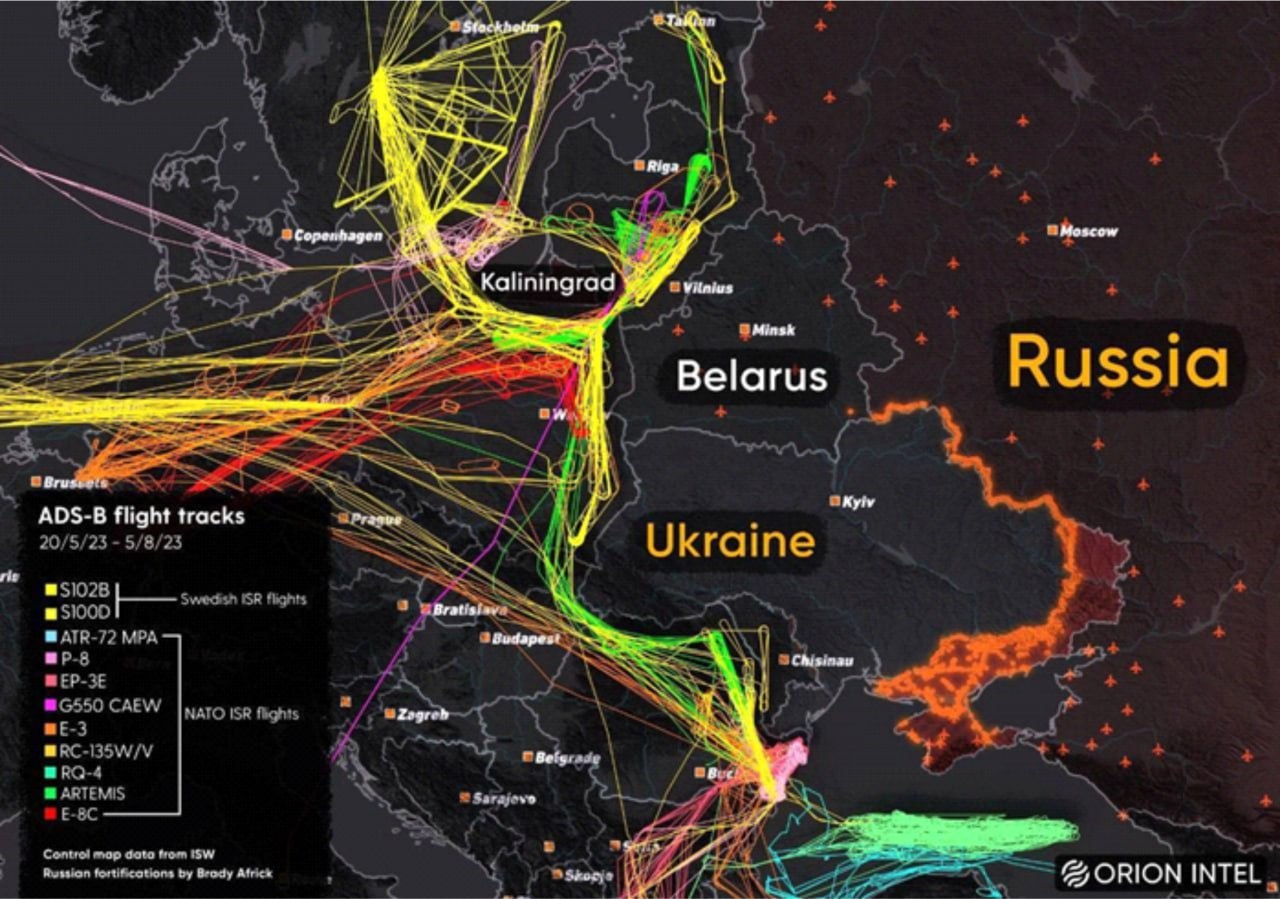

Накопительная схема полётов разведывательной авиации в регионе Украины и запада России.
В новостях достаточно часто появляются сообщения об очередном «дежурстве» стратегического беспилотника RQ-4B Global Hawk над Чёрным морем. И это объяснимо, поскольку по продолжительности шпионских миссий он лидирует в сравнении с самолётами-разведчиками, так как способен висеть в воздухе до 36 часов без дозаправки (провести столько времени за штурвалом не сможет даже самый натренированный лётчик). Потому и стоимость Global Hawk составляет более 200 млн долларов, а час полёта обходится НАТО в 30 тыс. долларов. Если учесть, что дрон должен болтаться в небе сутками, легко представить, в какую копеечку влетает натовским генералам их нездоровое желание подглядывать за Крымом. Сегодня в распоряжении альянса пять «глобальных ястребов», которые базируются на авиабазе Сигонелла в Сицилии и по очереди летают шпионить в район Чёрного моря.
Однако размеры у БПЛА ограничены и они не могут нести на борту такое оборудование, как пилотируемые аппараты. Поэтому для сложных миссий в первую очередь привлекаются самолёты — RC-135V/W, P-8A Poseidon, E-3C Sentry AWACS и другие, для которых наземная разведка — не основная задача. Но именно они самые частые гости у наших границ.
Остановимся на Boeing RC-135V/W, который может поднять наиболее полный комплект шпионского оборудования. Это стратегический разведывательный самолёт с кодовым названием Rivet Joint, что в переводе означает «заклёпочное соединение», или просто «Заклёпочник». Находится на вооружение ВВС США и Великобритании.

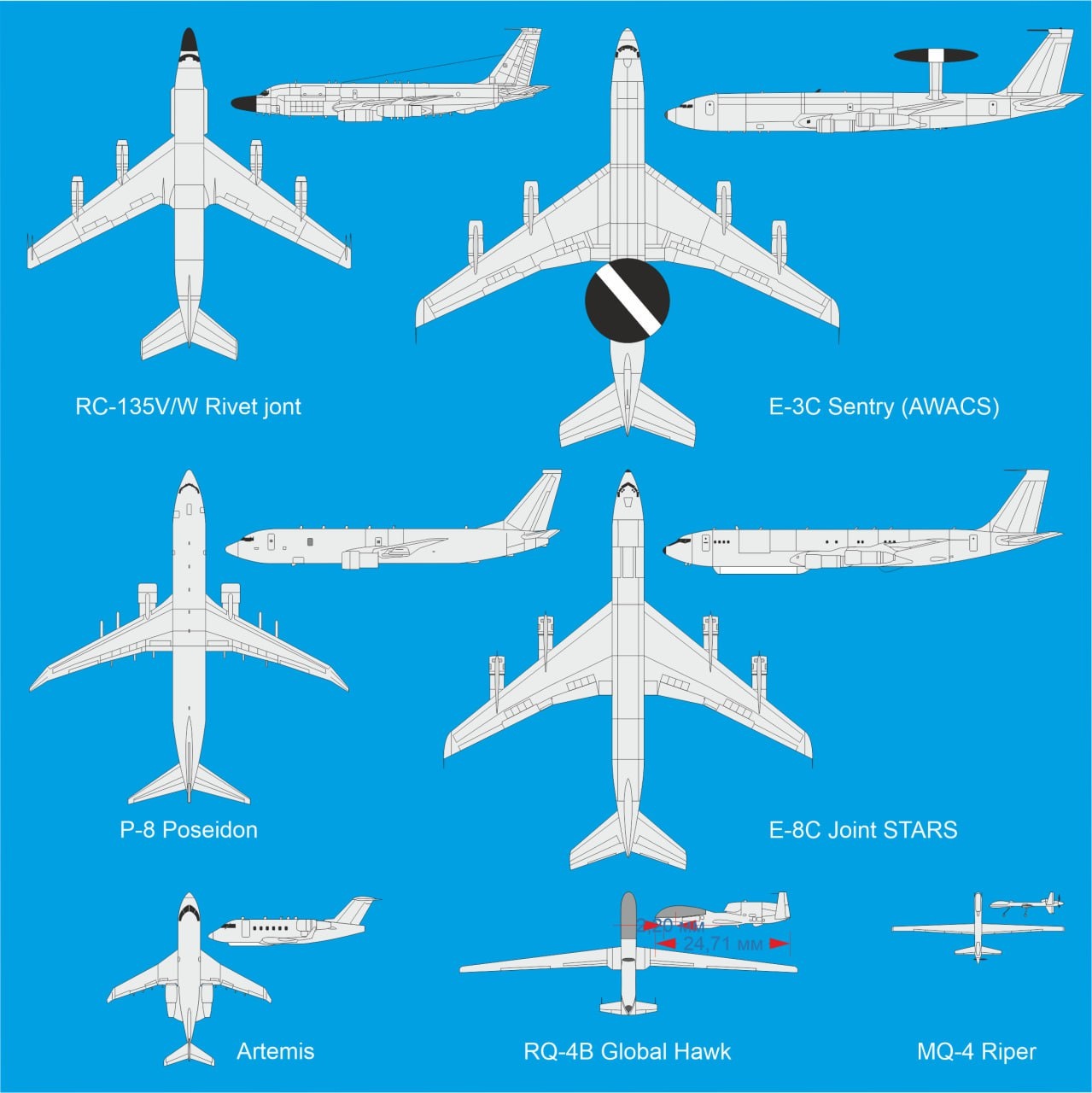

Инфографика автора
Основные самолёты-разведчики НАТО, действующие у наших границ.
Кстати, 29 сентября прошлого года, один из бортов этого семейства, шпионя за Крымом, едва не стал жертвой ракеты российского истребителя Су-27, вылетевшего на его перехват. Американская газета The New York Times, сославшись на свой источник в Пентагоне, сообщила, что после этого инцидента воздушные разведчики НАТО отодвинули маршруты наблюдения от крымского побережья на 46 миль, а не на 12, как разрешает международное право. И правильно сделали, поскольку любопытной Варваре на базаре нос оторвали. Вот и не суйте нос, куда не следует.
