Как обозначаются различные параметры

В единой системе измерения используется обозначение латинскими буквами:

длину буквой l, если речь идет об одной прямой линии: маятнике, рычаге, отрезке, прямой. Но если речь идет о геометрической фигуре, например, прямоугольнике, то используется А,
высоту или глубину – h,
ширину – В.

Что такое система СИ, ученики узнают лишь в средней школе, поэтому обычно в младших классах специального обозначениям для этих величин не вводят.

Как обозначить глубину?

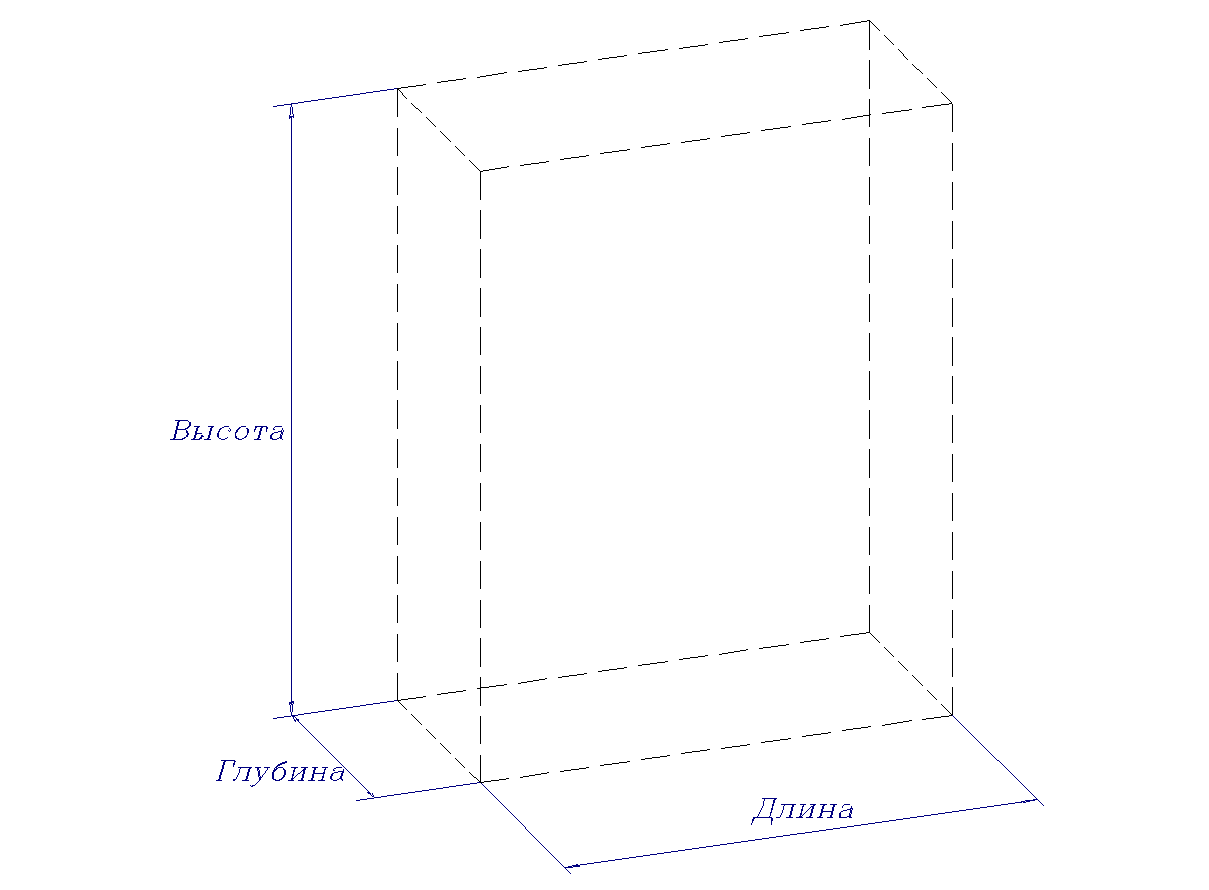

Почему же для высоты и глубины применяется одна и та же буква? Если вы построите чертеж параллелепипеда, то здесь вы отметите высоту фигуры.

А если составить чертеж прямоугольного бассейна того же размера, что и параллелепипед, то обозначается глубина. Таким образом, можно сказать, высота и глубина в этом случае будут одной величиной.

Внимание! Высота и глубина – две величины, которые обозначают один и тот же перпендикуляр, соединяющий две противоположные плоскости. Понятие «глубина» встречается и в географии

На картах она отображается цветом. Если речь идет о водных просторах, то чем темнее синий, цвет, тем больше глубина, а если речь идет о суше, то низменности обозначаются темно-зеленым цветом

Понятие «глубина» встречается и в географии. На картах она отображается цветом. Если речь идет о водных просторах, то чем темнее синий, цвет, тем больше глубина, а если речь идет о суше, то низменности обозначаются темно-зеленым цветом.

В черчении эта величина обозначается литерой S. Она позволяет создать полное восприятие объекта иногда даже с одним видом.

Структура и текстура профилированных листов

Профнастил относится к ряду композитных листовых материалов. В разрезе похож на слоеный пирог. Стальное сырье сверху покрывается (на выбор):

Алюмоцинковым слоем. Смесь цинка и алюминия. По устойчивости к ржавчине в два раза превосходит показатели оцинкованного профлиста. Срок эксплуатации достигает 30 лет. Гарантия ‒ 10 лет.
Оцинковкой. Считается бюджетным материалом, но и срок службы у него меньше ‒ до 20 лет. Гарантия на оцинкованное покрытие ‒ 5 лет. Плотность слоя 275 г/кв. м. Производители указывают толщину минимум 90 мкм в соответствии с DIN EN 10143.
Полимерным слоем. Считается самым надежным покрытием от коррозии. Отличается повышенной износостойкостью, долговечностью. Срок службы достигает пятидесяти и более лет.

Профлист с оцинкованным покрытием применяется для конструкций, которые не подвергаются нагрузкам, для обшивки хозпостроек, навесов.

Какие ГОСТы регулируют габариты профлистов

Существуют несколько усовершенствованных версий этого документа:

ГОСТ 24045-86;
ГОСТ 24045-94;
ГОСТ 24045-2010 (последняя действующая версия).

Профнастил всех типов относится к единой категории тонколистового оцинкованного проката согласно ГОСТ 14918.

При этом оцинкованный материал делится на такие подвиды:

Оцинкованный в соответствии с ГОСТ 14918.
С алюмоцинковым покрытием (АЦ) согласно ТУ 14-11-247-88.
С алюминизированным (А), алюмокремниевым покрытием (АК) согласно ТУ 14-11-236-88.
С электролитическим цинковым покрытием (ЭОЦП) согласно ТУ 14-1-4695-89.

Однако сейчас такая маркировка материала практически не встречается.

Роликовые или шариковые направляющие, какие выбрать?

С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:

Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.

Шариковые направляющие принято крепить по центру боковины ящика.

Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.

Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.

Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).

При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.

Лакокрасочное покрытие листов

Краска, различные рисунки наносятся на полимерный материал. Дальше они подвергаются термической обработке, спекаются с металлическими листами. Формируется защитное покрытие, которое предотвращает коррозию металла, выцветание изображения.

Цветовая палитра профнастила. Рисунки бывают сплошными и панорамными.

Профнастил с печатным изображением часто применяется для обшивки заборов, фасадов домов, гаражей, беседок.

Большим спросом пользуются профилированные листы с имитацией под дерево, камень, кирпич.

Большинство производителей дают 15 лет гарантии на печатные изображения, поскольку те не выгорают на солнце.

Выделяют и другие виды цветовых покрытий:

Переводится как поливинилиденфторид. Обладает повышенной устойчивостью к лучам ультрафиолета. Отлично подходит для обшивки крыши.
Пурал. Износоустойчивый вид. Отлично справляется с повышенными нагрузками.
Поливинилхлорид. Хорошая антикоррозийная защита.
Акрил. Недорогой тип полимерного покрытия. По рабочим характеристикам существенно уступает предыдущим видам.

Окрашивать принято листы только с одной стороны, которая будет идти наружу. Но при необходимости можно заказать и двухстороннюю покраску.

В чем измеряются размеры длины, ширины и высоты по СИ

По единой системе измерения длина, высота и ширина измеряются в метрах. Но иногда, если это дробное или многозначное число, для удобства в вычислениях используют кратные единицы измерения.

Для того чтобы знать, как правильно переводить единицы измерения в более крупные или же наоборот мелкие, необходимо знать значения приставок.

Дека 101,
Гекто 102,
Кило 103,
Мега 106,
Гига 109,
Деци – 10-1,
Санти – 10-2,
Милли – 10-3,
Микро 10-6,
Нано – 10-9.

После подсчетов эти единицы должны быть переведены в метры.

Существуют также внесистемные единицы, но они встречаются очень редко:

миля – 1,6 км,
фут – 12 дюймов – 0,3048 м,
ярд – 36 дюймов – 91,44 мм,
дюйм – 25,4 мм и т.д.

При решении задач такие единицы должны быть переведены в метры.

При выполнении геометрических заданий единицам измерения не уделяют особого внимания, главное, чтобы они были сопоставимы

(если вы производите подсчеты в сантиметрах, значит, все величины необходимо перевести в сантиметры).

А при решении физических задач ответ должен быть дан в метрах в соответствии с единой системой измерения.

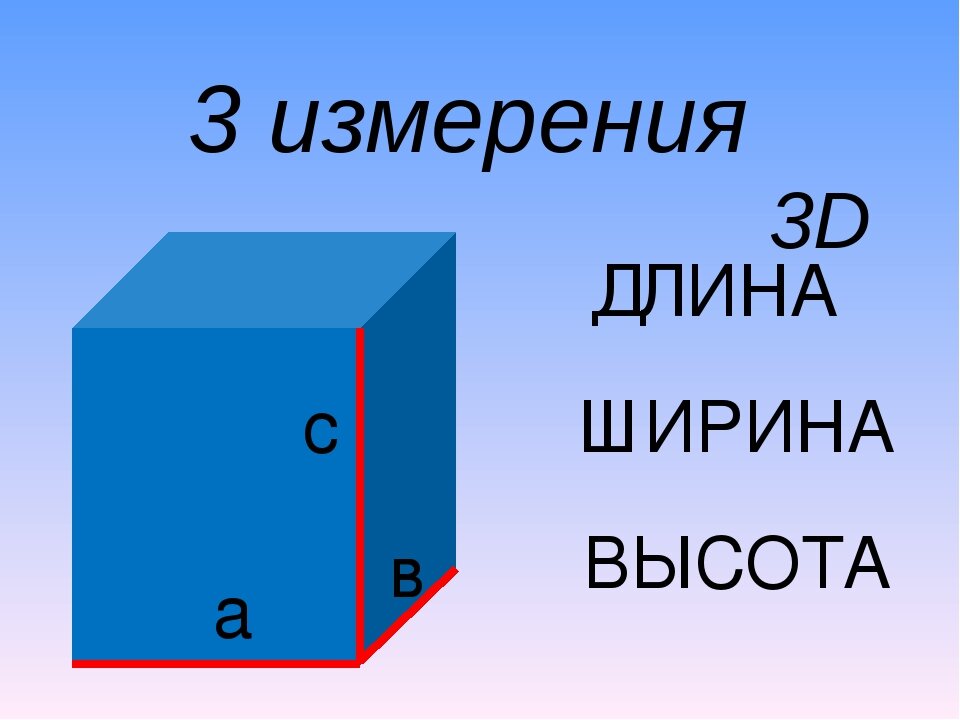

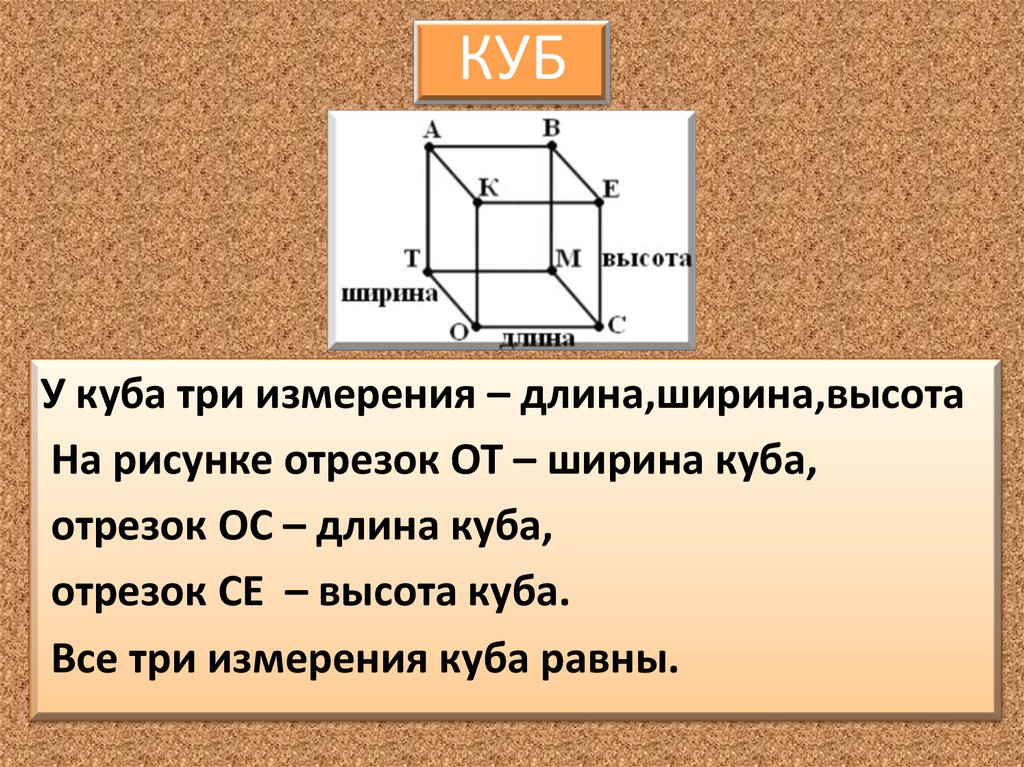

Обозначения длины, ширины, высоты в геометрии

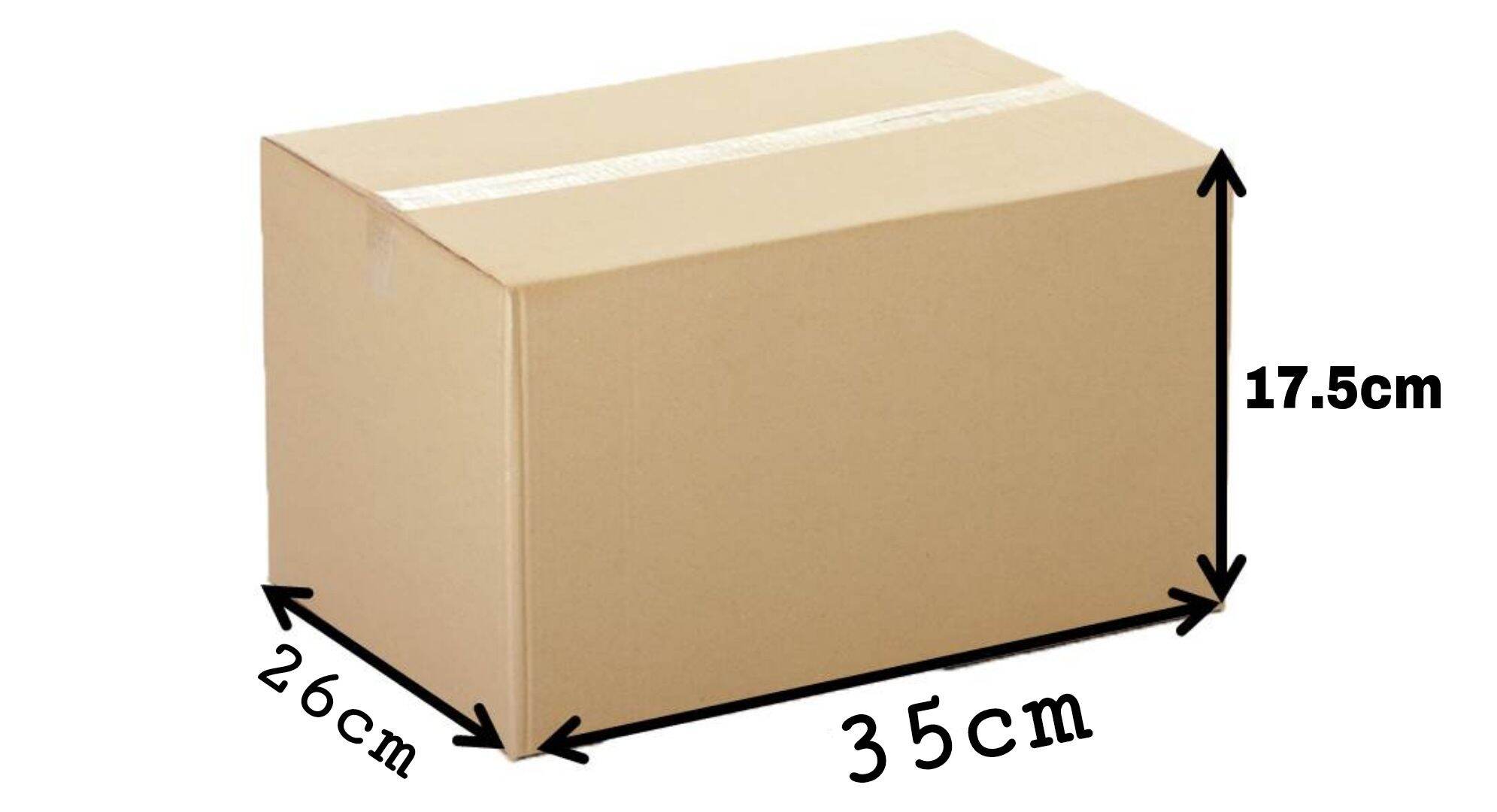

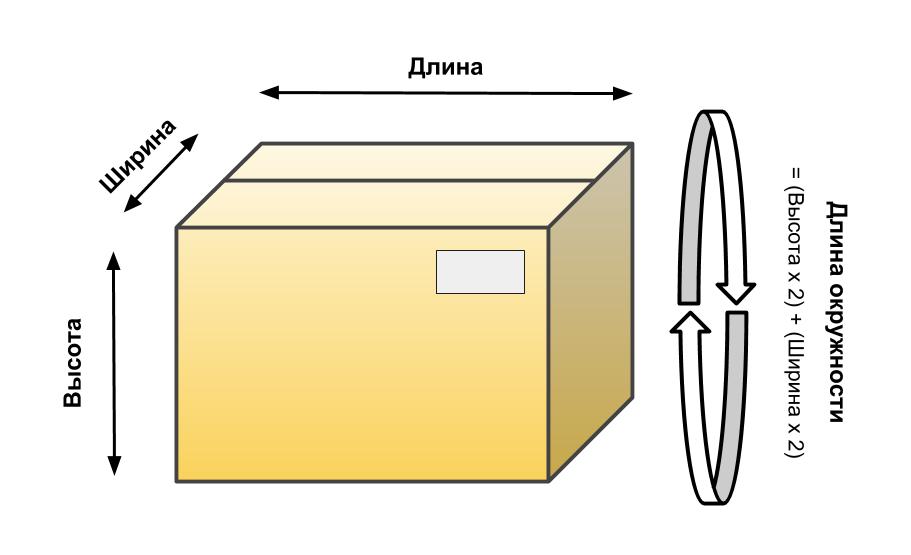

Измеряем геометрические параметры

Почему в комплекте нет шнура и вилки

Современные варочные панели продаются чаще всего без электрического шнура и вилки. Это объясняется тем, что технику рекомендуют подключать к электросети с помощью качественных клеммных колодок – безрозеточное подключение. Согласно правилам устройства электрических установок, разрешено использование более длинных проводов питания и вместо автомата для более мощных электроплит можно применять плавкие вставки. Розетку также можно использовать, но, чтобы она выдерживала ток не менее 32 А. Современные модели электрических варочных панелей потребляют ток примерно 23-28 А.

Плиты расходуют огромное количество энергии, поэтому включать их в обычную проводку в квартире нельзя

Необходимо обратить внимание на кабель. Шнур нужен отдельный

При длине кабеля до 12 м сечение должно быть не менее 6 мм2. Обязательна защита отдельным автоматом. Современные варочные панели могут подключаться на три или одну фазы.

Размеры шкафа или тумбы для встраивания

В конструкции шкафа или тумбы учитывают величины варочной плиты: расстояние до вертикальных поверхностей и стены должно быть не меньше 50 мм. Это нужно для циркуляции воздуха в целях безопасности, чтобы не произошло перегрева. Есть модели, у которых необходимо с задней стороны, ставить защитную панель. Газовую варочную панель нельзя устанавливать от газораспределительной трубы дальше чем на 1.2 м. Слишком длинный шланг становится ненадежным.

Как только будет выбрано место размещения, приступают к установке варочной поверхности. Для этого в столешнице или тумбе прорезают отверстие. Его глубина и ширина должна быть меньше самой панели. Это нужно, чтобы не было зазоров и щелей.

Для стандартных варочных плит в столешнице делают вырез величиной 56х49 см ±1-3 мм. Под прибором может стоять любая бытовая техника, в том числе и духовка. Для лучшего размещения толщина столешницы и панели должна быть одинаковой.

Вот такой ширины

Ширина предмета необходима для того, чтобы понять форму как двумерного, так и трехмерного объекта. Как правило, она обозначается буквой В.

Измеряется ширина в метрах (по СИ). Но если предмет слишком мал, то для удобства используют более мелкие единицы измерения:

дециметры,
сантиметры,
миллиметры,
микрометры и т.д.

А если предмет слишком крупный, то пишутся такие приставки:

Разумеется, такие крупные единицы измерения необходимы, например, для астрономии. Также они применяются в квантовой физике, микробиологии и так далее.

Как называются стороны прямоугольника?

В отличие от квадрата, стороны прямоугольника попарно равны и параллельны.

Это значит, что стороны, образующие углы различны.

Как правило, более длинную сторону прямоугольника называют длиной, а ширина прямоугольника это его короткая сторона.

Важно! Зная такие данные, как длина и ширина прямоугольника, можно найти его периметр, площадь, длину диагоналей и угол между ними. Вокруг прямоугольника всегда можно описать окружность

Эти свойства работают и в обратном направлении.

Глубина встраиваемых варочных панелей

Производители стремятся учитывать нужды покупателей, поэтому изготавливают кухонную технику для встраивания.

Варочные плиты бывают:

малогабаритные;
среднегабаритные;
крупногабаритные.

Первый вид представляет собой компактные приборы шириной от 30 см. Это в основном двух конфорочные модели. Они предназначены для небольшой семьи и подходят для установки на тесных кухнях.

Среднегабаритные – варочные панели шириной от 45 см оснащенные 3-4 горелками. В трех конфорочных приборах конфорки расположены в виде треугольника с правосторонней вершиной.

Крупногабаритные – это техника больших размеров, ширина которых начинает от 60 см. Параметры зависят от того, сколько есть конфорок и как они расположены по отношению друг к другу. В продаже встречают плиты даже с 6 горелками.

Если еще до установки учесть все габариты электрической панели, которую предстоит встраивать, то процесс пройдет легко. У большого количества моделей глубина стандартная – 4 или 5 см. Чтобы панель хорошо вошла, необходимо учитывать глубину столешницы. Хорошо, если она не больше 38 мм, но в нестандартных ситуация этого недостаточно. При глубине прибора 8-10 см придется ставить полку-перемычку. Иначе варочная поверхность при использовании сильно деформируется либо провалится в отверстие.

Квадратная панель имеет стандартные размеры

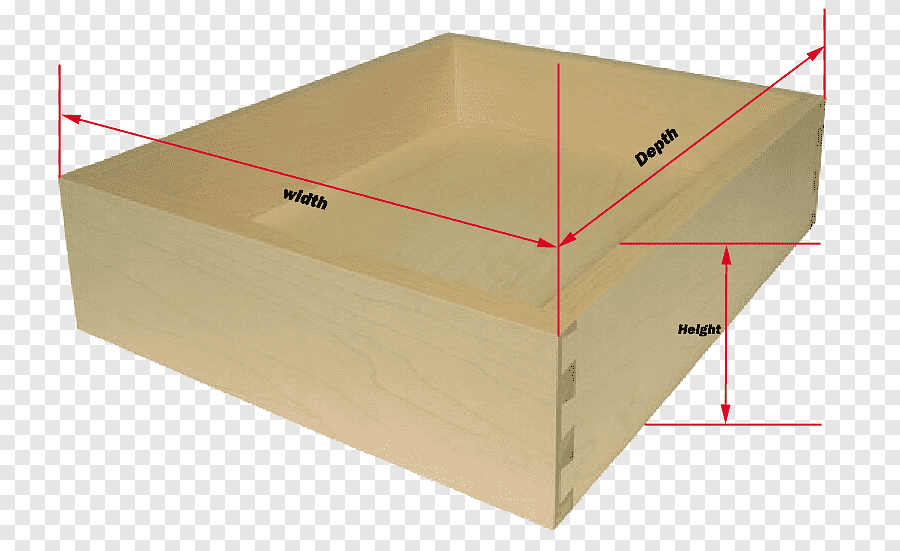

Расчёт ширины выдвижного ящика

А теперь давайте перейдём к конкретным цифрам. Итак, по технологии проектирования мебели ширина выдвижного ящика должна быть на 26мм меньше, чем ширина проёма, в который его надо установить. Получается, что под установку направляющих выделяется по 13мм с каждой стороны.

На рисунке мы чётко видим все расчётные параметры для установки выдвижных ящиков на роликовых или телескопических направляющих

Обратите внимание, что расчёт ширины выдвижного ящика производится не относительно габаритной ширины тумбы, а относительно внутреннего проёма для выдвижного ящика. В данном примере у нас габаритная ширина тумбы равна 400мм, а внутренняя – 368мм

Внутренний проём – это габаритная ширина минус толщина двух переборок. В нашем примере тумба изготавливается из ДСП толщиной 16мм. Таким образом, внутренний проём получился равным: 400-16-16=368мм. Вот такая простая арифметика.

И вот теперь именно относительно ширины проёма мы рассчитываем ширину выдвижного ящика. У нас она равна: 368-26=342мм. Вот, собственно и всё. Хотя, с одной стороны, вроде как всё, но если хорошенько подумать, то не совсем. Вот смотрите, если, габарит днища тумбы равен ровно 400мм, то переборка, однозначно будет прикручиваться с небольшим смещением внутрь (как правило – это смещение идёт на толщину кромки, в нашем случае – это кромка 0,5мм, поэтому смещение будет где-то на1мм). Таким образом, внутренний размер проёма уменьшится на 1мм с каждой стороны. В результате получим следующее: 400-16-16-1-1=366мм. А выдвижной ящик тогда будет иметь ширину: 366мм-26мм=340мм. Как видите, его ширина отличается на 2мм от предыдущих расчетов. И в нашей ситуации именно эта ширина будет рассчитана верно.

Вы можете возразить: «Что там эти 2мм? Какую они погоду могут сделать в процессе установки выдвижного ящика?» Однако в мебельном деле иногда и 2мм могут сыграть свою злую роль. В данном случае, более широкий выдвижной ящик может стать причиной «тугого хода» ящика по направляющим. Так что, лучше расчеты под установку выдвижных ящиков производить очень внимательно и щепетильно, чтобы не было потом, как говорится, «мучительно больно…»

Как правильно определить размеры мебели

Вы решили приобрести тумбу размером 600х400х500? Что обозначает первый, второй и третий габаритные размеры? Как определить размер кровати из сосны, кровати металлической односпальной правильно? Габариты мебели бывают разными. Иногда можно встретить обозначения без маркировки (ШГВ). Как же правильно указывать габариты мебели ?

Основные габариты мебели

Ширина х Глубина х Высота (Ш х Г х В)

Обозначение габаритов мебели без лицевой стороны Длина-Ширина-Высота

(Столы, сундуки для лежания, металлические кровати, кровати из сосны) L-B-H, L – это длина (ГОСТ 13025.3 п 2), В – это ширина , Н – высота либо Д х Ш х В

Габариты мебели с определенной лицевой стороной L х B х H Ширина-Глубина-Высота

(Столы, шкафы , диваны для сидения, кресла, стулья, настенные полки) L – это ширина, В – это глубина (ГОСТ 13025.3 п. 3.1), Н – высота

Габариты мебели для лежания с неопределённой (множественной) лицевой стороной Д х Ш х В Длина-Ширина-Высота.

Кровать из сосны, диван-кровать, лавка, сундук для лежания и изделия, стол обеденный, стол заседаний и подобное: Д х Ш х В (Длина-ширина-высота) .

Размер варочной панели на кухню по количеству конфорок

Об огромной плите, на которой можно одновременно готовить несколько блюд, мечтают многие хозяйки. Но не все могут себе это позволить по причине скромного бюджета или небольших габаритов кухни. Чаще всего люди предпочитают покупать стандартную плиту, оснащенную 4 конфорками.

Однако есть и другие удобные варианты варочных панелей с:

1 конфоркой. Средние параметры: ширина 28.5-35 см, высота 4-5 см, глубина 35-50 см.
2 конфорками: ширина 30-35 см, высота 5-10 см, глубина 50-60 см. Выпускаются модели с двумя горелками, расположенными горизонтально. У них ширина варьируется от 45 до 60 см, глубина – 30-50 см.
3 конфорками: ширина 45-60 см, высота 5.5-10 см, глубина 50-60 см.
5 конфорками: ширина 70-110 см, высота 5.5-10 см, глубина 52-60 см.

Последний вариант варочной панели и приборы с еще большим числом конфорок – это нестандартная техника. На них стоит остановить свой выбор после того, как будет полностью согласован дизайн помещения.

Размеры двухкомфорочной варочной панели подходят для малогабаритных кухонь

Высота (толщина)

Стандартная высота газовых варочных панелей колеблется от 4 до 5 см. Их легко встроить в столешницу, толщина которой составляет 3.8 см. Производители выпускают модели высотой до 10 см, которые заглубляют ниже столешницы.

Плита — это техника, без которой невозможно обойтись. Большое значение имеет то, какая высота варочной панели и другие ее размеры, особенно это относится к малогабаритной кухне

При желании обновить мебель стоит обратить внимание на встраиваемые модели. Они удобны в подключении и дальнейшей эксплуатации, на столешнице занимают мало места

Топ-10 популярных варочных поверхностей

Вес профлиста для крыши

Вес кровли — один из важнейших показателей, который следует учитывать при её обустройстве. Он определяет давление, оказываемое кровлей на стропила и несущие стены. При проведении расчётов удобно оперировать весом одного квадратного метра материала. Тогда, зная общую площадь, можно просчитать вес всего покрытия.

В наибольшей степени вес профлиста определяют следующие факторы:

состав и толщина металла. Профлист в основном производится из стали. Вес квадратного метра оцинкованной стали при толщине 0,5 мм составляет примерно 3,84 кг, а при толщине 0,7 мм — 5,41 кг;
толщина слоя цинка, используемого в качестве защитного покрытия. Слой цинка может весить от 220 до 275 г/м2. Чем он толще, тем тяжелее лист, но тем он долговечнее;
защитный полимерный слой. Он может делаться из различных материалов: пластизола, пурала, полиэстера, ПВДФ. Вес слоя зависит от толщины его нанесения. У полиэстера она составляет 0,025 мм, пурала — 0,050 мм, пластизола — 0,2 мм. Учитывая это, вес листа профнастила с покрытием из полиэстера (при прочих одинаковых характеристиках) будет 3,6 кг, ПВДФ — 4,5 кг, пурала — 5 кг, пластизола — 5,5 кг;
высота профиля и форма рельефа. Чем выше профиль и сложнее рельеф, тем тяжелее лист.

Расчёт веса квадратного метра профильного листа

Вес профлиста с полимерным покрытием состоит из веса металла, цинка и полимера.

Для проведения расчёта нам необходимы некоторые исходные данные:

плотность стали — 7,85 т/м3;
плотность цинка — 7,12 т/м3;
плотность полимера — 1,5 т/м3;
толщина полимерного покрытия — 0,05 мм (пурал).

Таблица: толщина цинкового покрытия листа металла в зависимости от класса

Класс покрытияцинка	Толщинапокрытия, мм
1	0,0381
2	0,0216
Z-100	0,0208
Z-140	0,0212
Z-180	0,0260
Z-200	0,0297
Z-275	0,0405

Расчёт производится по формуле: M = t ∙ l ∙ h ∙ p, где t — толщина материала, l — длина, h — ширина, p — плотность.

Для примера произведём расчёт веса листа металла площадью 1 м2 и толщиной 0,8 мм с оцинкованным покрытием класса Z-200 и полимерным покрытием из пурала:

вес квадратного метра металла без оцинкованного покрытия толщиной равен 0,8 ∙ 1 ∙ 1 ∙ 7,85 = 6,28 кг;
вес оцинкованного покрытия класса Z-200 равен 0,0297 ∙ 1 ∙ 1 ∙ 7,13 = 0,21 кг;
вес полимерного покрытия из пурала равен 0,05 ∙ 1 ∙ 1 ∙ 1,5 = 0,08 кг.

Складывая все результаты, получаем 6,57 кг.

В целом вес квадратного метра кровельного профлиста находится в пределах 5,4–12,4 кг, но чаще всего он укладывается в диапазон 6,0–8,0 кг.

Вычисление веса кровельного профлиста при помощи таблицы

Вес необходимой марки профнастила можно быстро найти в специальных справочных таблицах.

Таблица: вес квадратного и погонного метра профильного листа в зависимости от марки

Маркапрофнастила	Толщина,мм	Вес погонногометра, кг	Удельный вес кг/м2
Профнастил несущий
Н57–750	0,7	6,5	8,67
Н57–750	0,8	7,4	9,87
Н60–845	0,7	7,4	8,76
Н60–845	0,8	8,4	9,94
Н60–845	0,9	9,3	11,01
Н75–750	0,7	7,4	9,87
Н75–750	0,8	8,4	11,02
Н75–750	0,9	9,3	12,4
Профнастил типа НС
С35–1000	0,5	5,4	5,4
С35–1000	0,55	5,9	5,9
С35–1000	0,7	7,4	7,4
С44–1000	0,5	5,4	5,4
С44–1000	0,55	5,9	5,9
С44–1000	0,7	7,4	7,4
Профнастил стеновой
С21–1000	0,5	5,4	5,4
С21–1000	0,55	5,9	5,9
С21–1000	0,7	7,4	7,4

Можно сравнить вес квадратного метра профнастила с другими кровельными материалами. Он почти в полтора раза легче битумной черепицы и в четыре раза легче шифера.

Профнастил является одним из самых лёгких кровельных материалов — он почти в четыре раза легче шифера

Вес кровельного пирога с покрытием из профнастила

Примерный вес 1 м2 материалов, из которых состоит кровельный пирог, составляет:

профлист — 6 кг;
гидро- и пароизоляция из полимерной мембраны — 1,5 кг;
утеплитель из минеральной ваты — 10 кг;
обрешётка из досок толщиной 2,5 см — 15 кг.

Сложив все приведённые данные, получим 32,5 кг. Используем поправочный коэффициент 1,1 — удельный вес кровельного пирога составит 35,75 кг. Конечно, он может немного различаться в зависимости от веса компонентов, но при стандартной толщине несущие стены и стропила выдерживают нагрузку до 250 кг/м2. Таким образом, при средних значениях веса материалов кровли мы имеем более чем семикратный запас прочности.

Многообразие форм

Производители выпускают плиты оригинальных форм и компактных размеров. У более дорогостоящих моделей корпус изготовлен из нержавеющей стали, а у бюджетных – из прочного пластика, который не реагирует на высокие температуры.

Классический квадрат

Традиционно варочные поверхности выполняют квадратными. Это самая распространенная форма. Такая техника красиво смотрится на кухне, пользоваться ею удобно. Выпускают и квадратную варочную панель с ручками на углах.

Узкие двухконфорочные

Варочная плита на 2 конфорки относится к эконом-классу. Устанавливают ее в любом месте в кухне, там, где планируется организация рабочей зоны. Прибор можно использовать в домах со старой проводкой.

Вытянутая капля

Выпускают электрические плиты овальной формы. По внешнему виду они похожи на вытянутую каплю или лужу. Модели считаются универсальными. Прибор занимает мало места, его можно поставить в центре столешницы или углу.

Варочные панели с 5-6 конфорками можно установить только в больших кухнях

Зачем знать размеры

Варочную панель, которую надо встраивать, выбирают, учитывая площадь кухни. Это необходимо для соблюдения правил безопасности, которые связаны с расстоянием между отдельными предметами. Согласно общим требованиям между плитой и мойкой должно быть больше 60 см. Иначе при мытье посуды или нарезании продуктов можно получить ожог. Однако и ставить панель от раковины дальше чем на 1 м тоже не нужно, это довольно длинное расстояние.

Варочная панель относится к встраиваемой технике, поэтому для нее должно быть выделено конкретное место. Изготовителям кухонного гарнитура следует дать предельно точные размеры. При наличии в столешнице слишком большого отверстия, панель удержать не получится. При маленьком отверстии, в случае если рядом имеется много свободного пространства, его можно увеличить. Но сделать меньше вырез под прибор невозможно.

Ширина варочной панели

Самые маленькие показатели ширины панелей составляют 30 см при наличии 2-х конфорок. Одна зона нагревания – эконом находится спереди, более мощная расположена ближе к стенке. Величины одноконфорочной газовой плиты такие же, как и у выше описанного прибора, лишь высота чуть меньше.

Стандартная 4-х или 3-х конфорочная панель имеет ширину 45 см. К популярным размерам плит для встраивания относится модель шириной в 60 см с 4-мя конфорками. Такие поверхности могут иметь форму ромба, трапеции или квадрата.

Встраиваемая 5-ти конфорочная индукционная, газовая, электрическая панель имеет большую ширину – 68 см. Если кухонное пространство ограничено, а столешница небольшая, можно приобрести стандартный газовый вариант с конфорками, расположенными в один ряд. Глубина не более 40 см, а ширина 1 м смотрится необычно, но готовить очень удобно.

Стандартные и максимальные габариты профлиста: общий и рабочий

Часто производители выпускают материал согласно техническим условиям (ТУ), а не только по ГОСТу. ТУ увеличивает возможности производителя, поскольку можно самостоятельно выставлять размеры, требования к качеству.

Поэтому, если в сопроводительной документации указаны ТУ, то лучше сразу ознакомиться с ними.

Разберем подробнее размерные параметры профильных листов.

Ширина

Важно различать:

Геометрическую или общую. Указывается заводом-изготовителем. Проверить на соответствие можно рулеткой.
Рабочую. Имеется в виду площадь обшиваемой поверхности без монтажных расходов материала.

Фото: полезная и общая ширина профилированного листа

В зависимости от торговой марки ширина варьируется от 600 до 1850 мм.

Разница в ширине металлического профиля позволяет определять точное количество листов, нужных для обшивки крыши.

Примеры профнастила разных марок с указанием ширины приведены ниже в табл. 1.

Таблица 1 ‒ Ширина профнастила

Марка	Общая (геометрическая) ширина, мм	Рабочая ширина, мм
С8	1250	1150
С21	1050	1000
НС35	1060	1000
МП20	1150	1100

Общая ширина у марки НС35 ‒ 1060 мм, у Н75 ‒ 800 мм.

Длина

Схема укладки профнастила на стропильную систему

В зависимости от производителя (по требованиям ГОСТа) бывает от 2,4 до 12,6 м. Возможно изготовление на заказ профлиста с большим размером листа.

Считается, что для настила кровли в частном доме нужна максимальная длина ‒ 1200 мм. На некоторых участках можно обойтись листами 500-1000 мм. Нарезка листов происходит с шагом 0,5 м. С помощью предварительно составленного чертежа получится точно определить количество и размеры профнастила.

Толщина

Стандартными считаются показатели 0,5, 0,55 мм. Встречаются в продаже листы толщиной:

0,35 мм;
0,75 мм;
0,8 мм;
1 мм;
1,2 мм.

При выборе толщины профлиста нужно учесть следующее:

Материал толщиной менее 0,5 мм не пригоден для обшивки кровли. Подойдет при отделке фасадов, возведении временных заборчиков, строительстве хозблоков, сараев.
Чем толще сталь, тем тяжелее выходит лист.
Утолщенная сталь более устойчива к коррозии. Даже пораженная ржавчиной прослужит дольше.

Фото: измерение толщины листа микрометром

Вес

Определяется разновидностью профлистов. Рост толщины, длины, ширины материала влияет на его вес.

Средний вес 1 кв. м составляет от 7 до 11 кг. Если сравнивать с металлочерепицей, то квадратный метр черепицы весит 43 кг.

Средний вес 1 кв.м стенового (С) профлиста – 5,5‒7,5 кг.

Иногда данные указывают на 1 погонный метр.

Чтобы облегчить процесс подсчета, можно воспользоваться одним из строительных калькуляторов, что есть в интернете.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

Ширина шкафа/тумбы (внешнего габарита) = Х.
Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Расчёт длины выдвижного ящика

Относительно расчета длины ящика нужно, прежде всего, знать о том, что роликовые и шариковые направляющие бывают следующей длины: 250мм, 300мм, 350мм, 400мм, 450мм, 500мм, 550мм, 600мм. Это, так сказать самые популярные размеры. Также бывают шариковые направляющие длиной до 800мм. По роликовым направляющим, насколько мне известно, имеется ограничение длины до 650мм. Хотя, можно уточнить эти параметры у продавца фурнитуры, уж кто-кто, а он точно знает, что у него есть в продаже.

Казалось бы, что рассчитать длину выдвижного ящика проще простого: если ставим направляющие длиной 500мм, то и соответственно, длина ящика будет равна 500мм. Но для наших людей 4 сантиметра – это не просто 4см. Нет, для нас это – ЧЕТЫРЕ САНТИМЕТРА! И борьба за них будет жесткой и принципиальной.

Итак, в нашей ситуации, внутренняя глубина тумбы равна 490мм. Понятно, что ящик длиной 500мм сюда не поместится. Получается, надо ставить выдвижной ящик на направляющие длиной 450мм. Но ведь свободное полезное пространство у нас 490мм. Не отдадим врагу 40мм! Ну, там не 40мм, а, где-то 35мм (5мм можно оставить на форс-мажорные ситуации, которые могут возникнуть в процессе сборки мебели). В общем, делаем выдвижной ящик длиной в 485мм и радуемся дополнительно отвоёванному пространству. Правда такой ящик не будет до конца выезжать, ибо направляющие-то у нас короче. Но ведь это, же не критично. Всё равно будет достаточно доступа к вещам, хранящимся в ящике. А вот вместительность конструкции мы увеличили. Замечательно!

Хочу ещё обратить ваше внимание вот на что. Дело в том, что выдвижные ящики бывают с внутренними и наружными фасадами

Так вот, при расчёте длины выдвижного ящика с внутренним фасадом, надо всегда помнить о толщине этого самого фасада. То есть, если внутренняя глубина тумбы равна 490мм, то полезное свободное пространство (при условии, что фасад имеет толщину 16мм) будет равно: 490мм-16мм-1мм=473мм. Вот от этого размера и «танцуем» при расчёте длины выдвижного ящика. А 1мм я отбросил для того, чтобы внутренний фасад ящика был немножко углублён внутрь тумбы. Кстати, и направляющие прикручиваем, отступив от края переборки где-то 17мм. Чтобы фасад «ушёл» внутрь.
